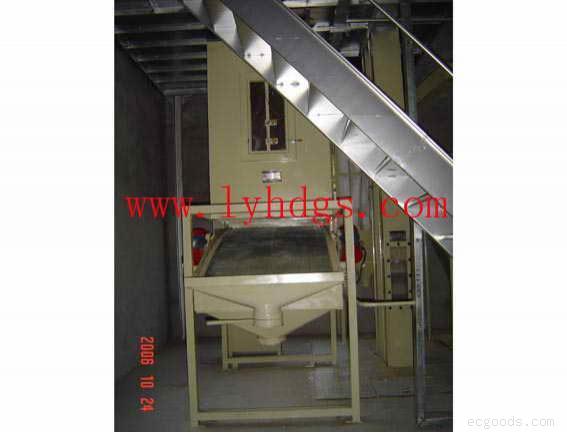

SLSN100逆流式振動冷卻篩 1、用途、適用范圍和性能特點 1.1 用途適用范圍顆粒料的冷卻是制粒工段中不可缺少的工序。SLSN100逆流式振動冷卻篩能將從制粒機出來溫度達70℃～90℃的顆粒料冷卻到略高于室溫3℃～5℃，并能降到安全水份（≤12.5%），這樣便于顆粒料的運輸、儲藏和保管。逆流式振動冷卻篩型號不同，其產量亦不同，它可適應各種規模飼料廠使用。 1.2 性能特點 SLSN100逆流式振動冷卻篩是目前國際上流行的一種新型冷卻器，它是利用逆流冷卻原理對高溫、高濕度的顆粒料進行冷卻，即環境冷風垂直穿過料層，先與冷料相接觸，逐步變熱的熱風與熱料相接觸，風流方向與料流方向相反，從而使顆粒料順向逐步冷卻，可避免其它冷卻器因冷風與高溫顆粒料直接接觸，從而使顆粒驟冷而引起的顆粒表面開裂，由于冷空氣從其底部全方位進入冷卻器，進風面積大，冷風利用率高，因此，冷卻效果顯著，并SLSN100逆流式振動冷卻篩能耗低、操作簡便。 2、各型號的技術參數 2.1 型號含義 SLSN100逆流式振動冷卻篩 S------------表示飼料機構 LS-----------表示冷卻篩分 N------------表示逆流式 80------------表示冷卻器容積1m3　 2.2 各型號的技術參數（見表1）冷卻器容積：1m3　生產能力：2t/h 冷卻時間：≥6～10 冷卻后料溫：不高于室溫+3～5℃ 吸風量：34m3/min 配套動力：0.4kW 關風器動力：0.37kw 3、主要結構和工作原理 SLSN100逆流式振動冷卻篩的結構見圖1。它主要由旋轉閉風喂料器、出風頂蓋、菱錐形散料器、冷卻箱體、上下料位器、振動篩出料機構、機架及吸風系統等組成。其工作過程是從制粒機中出來的高溫高濕度顆粒料，通過旋轉閉風喂料器，經菱錐形散料器均勻地堆放在冷卻箱體中，冷風從冷卻箱體下面振動篩出料機構內空隙中全方位進入冷卻器，并垂直穿過料層與濕熱顆粒進行熱交換，后經吸風系統吸出，從而使顆粒料得以冷卻。冷卻時間由上下料位器的位置來控制，當顆粒料層達到上料位高度時，振動篩出料機構的振動電機振動排料。振動篩出料機構安裝在箱體底部，顆粒料從篩面上篩分后進入排料口打包。物流與氣流的流向：物料從上向下移動，而氣流由冷卻箱體底部進入，從頂部出風口排出后經風管、集塵器***后通過風機排出。
