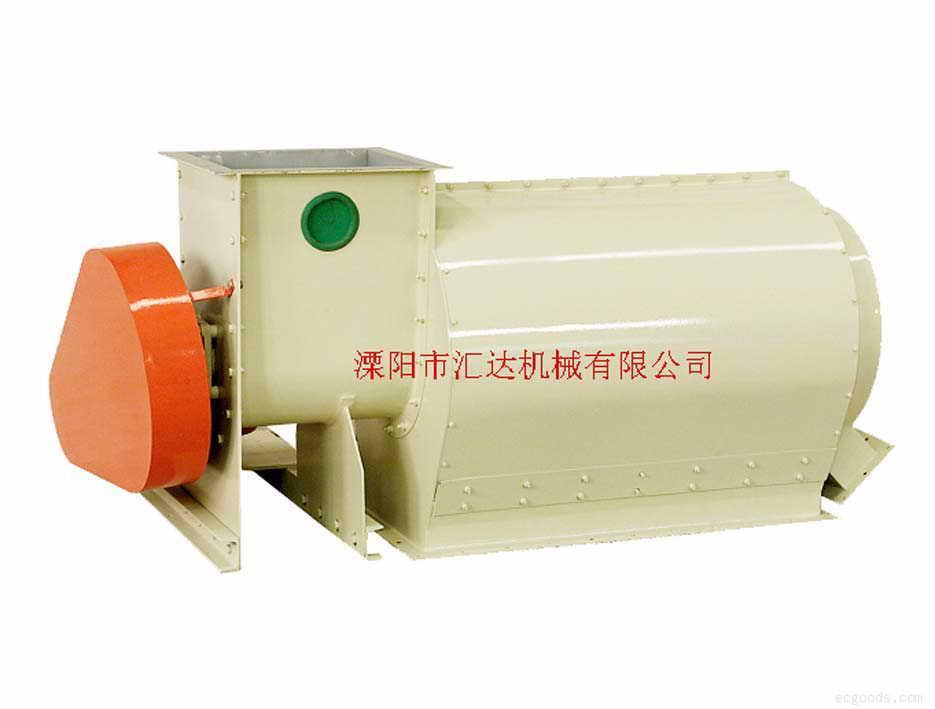

1. 用途、適用范圍和性能特點 1．1 用途和適用范圍匯達SQLZ60×50×100粉料清理篩可有效地分離混雜于粉狀物料中的秸稈、石塊、麻片、紙片、結團等大雜，以便物料能順利地通過其它設備，有效地保證后道加工設備及輸送設備的正常工作，該篩還可用于經混合機后物料的篩理、打碎或清除團塊狀物料。 1．2性能特點 1．2．1 匯達SQLZ60×50×100粉料清理篩效率高，運轉平穩，工作可靠，結構緊湊，占地面積小，安裝簡單，維修方便，更換篩筒容易。 1．2．2 裝有打板的轉子高速回轉，將被篩物料撒向篩筒整個圓周，并迅速穿過篩孔，團塊物料在打板的打擊作用下，迅速解體。 1．2．3 轉子上的打板與轉軸具有一定的傾角，能將被篩物料或大雜向前推進，及時排出機外，打板隨轉子一起回轉，隨時把掛在篩筒上的大雜予以清除。 2.主要性能指標和技術參數生產能力: 40-50t/h 篩筒規格:Φ600×Φ500×1000 轉子轉速:450rpm 除雜效率: ≥95% 篩筒孔徑: Φ12 電機功率: 5.5kW 打板傾角: 3° 3．主要結構和工作原理 3．1主要結構匯達SQLZ60×50×100粉料清理篩的主要結構如圖所示；它由帶輪、機殼、絞龍軸、連接架、篩筒、打板、端罩、電機、電機座、筒罩組成。篩筒呈3°夾角，并可調節其與篩筒的間隙，以適應不同特性物料，擰開筒罩連接螺栓，可更換筒片。 3．2工作原理當螺旋喂料器將篩理粉料強制喂入篩筒后，粉料受到旋轉打板的沖擊作用，使粉料中的結團物料被打碎，同時粉料在打板的推動下，與打板一起繞篩筒內表面作圓周運動。在離心力的作用下，使小于筒孔的粉料迅速穿過篩孔，從底部排料口排出機外，大號篩孔尺寸的大雜則在傾斜打板的作用下向大雜出料方向推移，***后排出機外。
