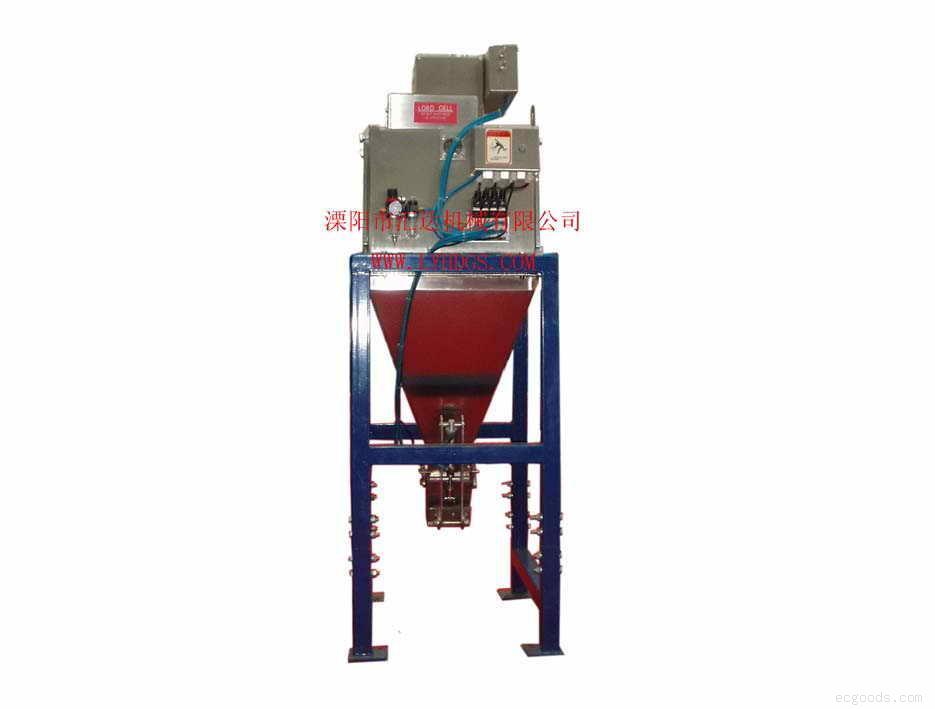

一、概述 1、簡介 SDBY定量包裝秤是以專用稱重包裝儀表為核心，儀表內置PLC，按預先設定重量自動完成物料的快、慢加料。可廣泛用于糧食、水泥、化工、飼料等行業的定量包裝。 2、有關術語 自重：包裝秤本身機械部份的重量。 目標量：指當前包裝的目標重量。如包裝40kg/包即目標量40kg 粗計量：指目標量減去快加料的重量，需要慢加料的份量； 過沖量：當快速加料門關閉后，有些物料已離開料倉尚在半空中，這些物料會繼續落在稱重袋中，這些自由下落的物料會導致儀表的讀數增加的量，即過沖量； 3、技術特點 1）、大屏幕雙顯示器同時顯示凈重和毛重； 2）、顯示累計包裝重量和累計包數； 3）、所有數據都通過面板按鍵輸入，并存儲在存儲器內； 4）、具有斷電保護功能； 5）、手動/自動去皮功能； 6）、內置PLC，實現自動包裝； 7）、自動零位跟蹤功能； 8）、自動調節過沖量使稱重更準確； 二、技術規格一般規格： 1）、電源：交流220V，±10%，50Hz； 2）、消耗功率：≤100VA； 3）、工作溫度：從-10℃到60℃； 4）、濕度：90%相對濕度（無冷凝水）； 5）、工作氣源：0.4-0.6Mpa；特殊技術規格： 1）、計量精度 ：靜態<=0.1% ,動態<=0.3%。 2）、稱量速度 ：4-7包/分。 3）、稱量范圍 ：10-80KG。 4）、其它要求 ：周圍環境無強震動，沖擊，無強腐蝕性，無易燃易爆氣體。數字部分： 1）、重量顯示 ：7段LED發光二極管。 2）、LED顯示 ：采用毛重和凈重雙重顯示方式。 3）、小數點位置 ：可以選擇四個不同位置。串行RS232C資料輸出口 1）、標準 ：輸出采用EIA-RS232標準。 2）、訊號形式 ：數據位 ： 7 奇偶校驗位： 1（偶數）終止位 ： 1 編碼標準 ：美國ASCⅡ編碼標準波特速率 ：2400、4800、9600波特注：本通訊方式可以通過串行口與計算機聯網運行，用戶可另外訂購。 三、調校當SDBY定量包裝秤初次安裝，或整套系統中部分零部件有所改變，或觀察到有漂移時，必須進行調校。注意：調校時不允許進行零位跟蹤，調校前須預先半小時開機每半年必須重新調校一次。準備工作：應按照說明書要求進行參數設定。啟動調校步驟： 按下ENTER鍵，先不要放開，然后按下TARE鍵，大約兩秒，儀表顯示”CAL”后，才能設定參數。零位調校：零位調校1 如果零位不用調校（按照上一次已經調校的零位），可以按”TARE”鍵跳過零位調校。零位調校2 儀表顯示”AERO” 按MODE鍵執行零位調校 4、秤量間距調校 秤量間距調校1 當執行零位調校后，如果沒有發生錯誤，儀表顯示“SPAn”，如果只需要調校零位和按照上一次的秤量間距，則可以按ENTER鍵返回正常稱重方式。秤量間距調校2 將重量等于該秤***大量程的標準砝碼加在SDBY定量包裝秤上，用ZERO和TARE鍵將儀表讀數設定為所加砝碼的重量；按MODE鍵完成秤量間距的調校過程。 注意：儀表的***后兩位為小數。調校錯誤信息 Error1：位數、分度間距或***大量程設定錯誤。 Error2：傳感器和儀表之間連接不正確，零位電壓大于秤量間距電壓。 Error3：輸入電壓小于40uV，零位值小于零。 Error4：零位值大于11mV（Lo Gain）或零位值大于14mV（Hi Gain）。 Error5：傳感器輸入靈敏度與秤量間距減去零位值的比值大于1。 Error6：秤量間距大于33.0mV(Lo Gain)或秤量間距大于21.5mV(Hi Gain)。 四：重量設定 SDBY定量秤份量設定啟動過程：按下“ENTER“鍵，先不要放開，然后按下ZERO鍵大約兩秒，儀表顯示”SET“后，才能設定參數。 ***步：目標量選擇按“TARE”鍵可選擇1-5，表示選擇進行第1-5套的數據設定；按“MODE”鍵進入下一個數據設置狀態；第二步：目標量設置 當M1指示燈亮，毛重顯示器顯示“000000“且個位的小數點閃動，則表示現在正在修改該數位，凈重顯示器顯示”F1nRL”,表示現在正在修改的為目標重量。按ZERO鍵可以改變要修改的數的位置，按TARE鍵可以改變數的大小，輸入所需數據。按MODE鍵，跳至下一個設定。 第三步：粗計量設定 當毛重顯示器顯示“00000“，且個位的小數點閃動，凈重顯示器顯示”coArSE”,則表示目前修改的為粗計量。 以TARE鍵及ZERO鍵，輸入所須的數據。按MODE鍵，以跳至下一個設定。第四步：精計量設定當毛重顯示器顯示“00000”且個位之小數點閃動，凈重顯示器顯示“F1nE”，則表示目前修改的為過沖量。以ZERO鍵及TARE鍵，輸入所須數據；按MODE鍵，以跳至下一個設定。第五步：批次次數設定當毛重顯示器顯示“00000”且個位之小數點閃動，凈重顯示器顯示“bAtcH”，則表示目前修改的為批次數量。以ZERO鍵及TARE鍵，輸入所須數據；按“MODE”鍵回到目標量設置狀態；按“ENTER”鍵返回稱重狀態；注：重復上述步驟，可設定5套物料的目標量； 五、操作 1）、操作前檢測工作步驟： A：SDBY定量包裝秤是否已經接通電源。 B：氣動閘門電源是否已經接上SDBY定量包裝秤。 C：氣動檢查每個動作是否可以連續執行。 D：空氣壓縮機是否已經打開，氣壓是否達到0.4-0.6Mpa。 E；料倉是否有足夠的原料。 F：包裝袋是否已經準備。 G：包裝控制器之功能是否正確輸入。 2）、手動包裝： A：將控制方式選擇為“手動”。 B：將包裝袋放在夾袋位置。 C：按下夾袋按紐。 D：按快加料按紐，直至接近目標量前停止。 E：按慢加料按紐，直至目標量。 F：再按夾袋按紐，卸下包裝。 3）、自動包裝： A：將控制方式選擇為“自動”。 B：啟動自動包裝按紐。 C：完成自動夾袋，自動快加料，慢加料，卸料，計數器自動累加過程，等待再次啟動自動包裝按紐。 六、批次總數***步：顯示批次總數 在正常稱重狀態下，先按下“MODE”鍵，再按下“ENTER”鍵，2秒鐘后，顯示批次總數；第二步：清除批次總數 在正常稱重狀態下，先按下“MODE”鍵，然后按下“ENTER”鍵，一直按住不放，直到凈重顯示器上的顯示值不停閃爍方可松開按鍵，此時可進入清除批次總數狀態；按“MODE”鍵或“ZERO”鍵或“TARE”鍵不清除累計總數而返回稱重狀態，按“ENTER”鍵盤，將清除批次總數，2秒后自動返正常回稱重狀態； 七、累計值***步：顯示累計值 在正常稱重狀態下，同時按下“MODE”和“TARE”鍵，顯示累計值；第二步：清除累計值 在正常稱重狀態下，同時按下“TARE”和“MODE”鍵，直到凈重顯示器上的顯示值不停閃爍，按“ENTER”鍵，清除累計值； 八：定量包裝秤安裝說明： 1）、機械安裝： A：秤斗部分安裝：將秤斗上部分的法蘭口與成品倉下端用6個φ12mm的螺栓相對固定。建議用戶設置下料旁路管道，以便維修設備，各法蘭聯接處應加橡膠條密封。 B：將秤斗的上部分和下部分之間通過傳感器用φ14mm的螺栓聯接。 C：包裝秤夾袋機構夾上包裝袋，包裝袋下端與輸送帶之間間隙不宜太大，一般以5-10cm為宜。 D：嚴格注意電氣線路的零線與相線的聯接。 2）、安裝要求： A、本產品秤體部分一般采用吊掛式安裝，電動縫包機立柱、皮帶輸送必須設置地腳螺絲。 B、應保證秤體部分水平安裝且有足夠強度，有良好的保護接地。 C、外部接線說明： A)：傳感器輸入： 1：訊號輸入+ （SG+） 白色 2：訊號輸入- （SG-） 紅色 3： 激勵電壓+ （EX+）綠色 4： 激勵電壓- （EX-）黑色 B)：控制輸出電壓220VAC
