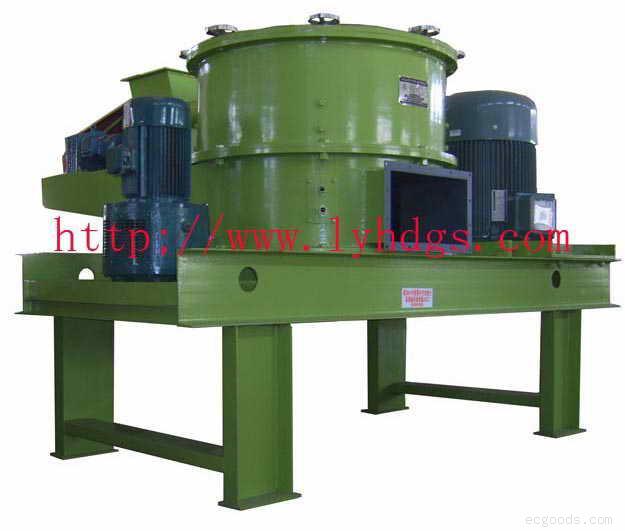

1、概述 1.1 主要用途及適用范圍微粉碎機是特種飼料廠***重要的設備之一，微粉碎效果的好壞直接影響配合飼料的質量、產量、成本，SWFL75、102、128立軸式粉碎機適用于大中型特種飼料廠，特別適用于對蝦餌料、鰻魚飼料、甲魚飼料、幼小動物飼料的微粉碎。 1.2 主要性能特點 本機與以往的微粉碎機相比，具有以下優點： (1) 結構緊湊,占地面積小,它內藏離心式氣流分選機; (2) 粒度均勻可調,物料溫升低,它離心剪動,風力分選; (3) 振動小,噪音低,它的幾個主件均需動平衡試驗; (4) 可進行一些超微粉碎,刀片末端線速度高,通過風量或分選器控制。本機采用無級調速電機進行均勻地螺旋喂料，使用戶能根據粉碎不同的物料，方便地找到一個***佳的喂料速度。 1.3 型號組成及代表意義 S ---------------專業代號：飼料加工機械設備 WF---------------品種代號：微粉碎機 L ----------------型式代號：立軸式 102----------------主要規格：粉碎機轉子直徑1020mm 1.4 使用條件本機使用應符合下列條件： 1.4.1 微粉碎機應安裝在地下室或底層，環境溫度5～40℃。 1.4.2工藝上與微粉碎機前后配套的設備應匹配（參見圖一）。 1.4.3工作電壓應穩定，偏差為大于5%，顯示粉碎機額定工作電流為89.9A、140A、201A、241A。 1.4.4入機前物料直徑小于1mm，含水量不大于12.5%。立軸式微粉碎機 1.主機 6.卸料器 12.脈沖 19.高壓風機 20關風器 其余各號為風管及彎頭號技術要求: 1. 法蘭連接處要有石棉墊,套接要涂密封膠,管路連接要保證不漏風,暢通無阻。 2. 變徑管過渡要平穩，不超過15°。 3. 水平管、垂直管不能太長，保證可走人通車。 4.此工藝流程僅作參考，可以根據實際情況作適當調整。圖一SWFL立軸式微粉碎工藝流程圖 2、主要性能指標及技術參數，見表一生產能力 (玉米粉) 噸 SWFL75 SWFL102 SWFL128 0.5(90%過80目) 1(90%過80目) 2(90%過80目粉碎轉速 rpm 2597 1876 1572 分級轉速 rpm 312～3120 240～2400 (120～1200) 轉子直徑 mm 750 1020 1280 傳動型式 窄V帶 6 8 6 粉碎電機功率 kw 45 75、90 110、132 分級電機功率 kw 5.5 7.5 15 喂料電機功率 kw 0.75 0.75 1.5 空機噪聲 dB ≤97 ≤97 ≤97 外形尺寸(長×寬×高) mm 2660×1950×1600 2860×2665×1901 3120×3225×2353 整機重量 kg 風量 M3/h 4800 7200 7200 3、主要結構和工作原理 3.1粉碎過程本機工作時物料直徑不大于1mm,通過由無級變速電機和皮帶的傳動,以合適的流量均勻地把物料喂入粉碎室,物料在粉碎室內經刀片的撞擊,撞碎后的小顆粒物料高速飛向齒板發生撞擊,然后與齒板再一次發生撞擊,從而使小顆粒物料得到進一步粉碎,在此同時,物料之間也發生相互摩擦、碰撞,從而得到微細的顆粒,通過風機吸風,微細顆粒經分選器由風力分級進入剎克龍、脈沖除塵器收回。 3.2粉碎原理粉碎物料的工作原理為:經過初清、磁選的物料從喂料絞龍進入粉碎室，受到高速旋轉刀片的撞擊而破裂，并以較高的速度飛向齒圈，而刀片與齒圈間的間隙很小，刀刃與齒圈的氣流因流通斷面發生瞬時變化而交變，物料的裂***處因此而產生交變應力，物料在此反復作用下被粉碎，經粉碎了的原料隨下部向上氣流沿導向環上升，導入分級部，并根據分選器的離心力和被吸引氣流的向心力的平衡，接受分級作用，細粉流出機外，粗粉返回粉碎室重新粉碎，由此，可避免過度粉碎，取得理想粒度的效果，另外，成品的粒度調整在保持風量時可以根據改變分選器的轉速簡單地調整。
