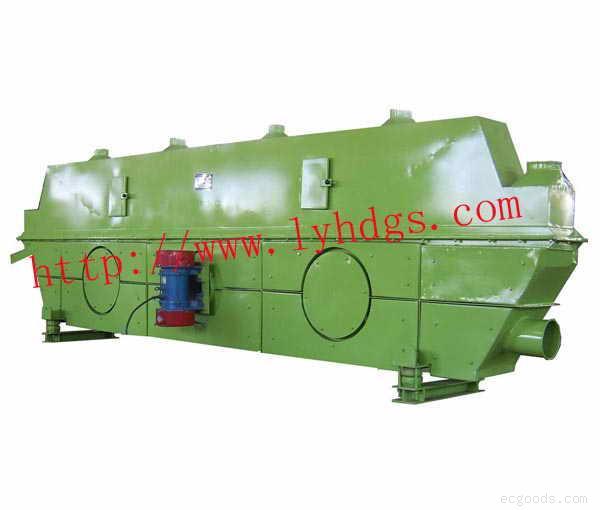

1．概述 1． 1產品型號及名稱 TGZZa*b名稱含義 T --------專 業：通用機械設備 GZ--------產品品種：干燥機 Z---------產品型式：振動 a×b------產品主要規格：床面寬度×長度(分米) 1．2用途、適用范圍和性能特點 TGZZ型系列振動流化床干燥機適用于粉狀、顆粒狀物料的干燥、冷卻、增濕等作業。在糧食、飼料、化工、輕工、醫藥、食品、塑料等行業已得到廣泛的應用，各項技術指標在同類產品中居***地位。具有如下特點： 1．2．1全封閉式結構：能防止物料與外界的交叉污染，保證物料質量，改善工人勞動條件。 1．2．2機械性能優良：采用振動電機驅動，運轉平穩，噪聲小、壽命長，維修方便。 1．2．3流化質量完美：該裝置由振動電機和熱風使物料流態化均勻穩定，無死床和吹穿現象，可以獲得均勻的干燥、冷卻、增濕的制品。 1．2．4操作調整簡便：調節振動電機激振力大小、方向，以控制料層厚度和機內移動速度及機身振動的振幅。 1．2．5主機熱效率高：機械振動促使流化形成，熱空氣用量減少，機械振動使有效傳熱系數增大，熱效率提高，比一般干燥裝置節能30-40％左右。 1．2．6物料損傷減小：該裝置處理物料緩和，顆粒的破碎和磨損很少。主要規格和技術參數見表1 表1、流化床面尺寸(長×寬)dm a×b 干燥強度(kgH20／h.m2) 30—40 熱風溫度(℃) 60—300 靜止料層厚度(mm) 10一50 振動 振幅(mm) 1.4—3.2(可調) 參數 激振角(。) 0—90 振動電機轉速(r／min) 1000 工作過程和原理：給風機將過濾后的空氣輸入加熱器，經過加熱的熱空氣，進入主機下風腔內，然后再通過流化床的床面疏風孔由下向上垂直吹向被干燥的物料，使物料顯沸騰狀。物料均勻地輸入主機的進料口，主機在振動電機的激振力作用下產生定向的勻稱振動，使物料跳動前進，被干燥的物料在上述的熱氣流和機器振動的綜合作用下，形成流態化狀態，如同流水，翻滾向前運動，這樣就使物料與熱空氣接觸時間長，面積大，因而獲得高效率的干燥效果，主機上腔形成的濕氣，由引風機抽出，經除塵器將濕氣中所含的物料回收，廢濕氣通過引風機排入大氣。 4．設備安裝、調整和試車 4．1安裝及運輸的準備工作 4·1·1水平校準：為避免振動造成不利因素，要求該機安裝在一樓地面，以水泥基礎為宜。基礎應校水平，(其水平誤差控制在l／1000以內)，基礎深不小于500mm，如流化床安裝后，床面依然傾斜，應用襯墊予以墊平，否則，將會造成處理物料的單坡移動，厚薄不勻，引起熱風偏流，影響干燥效果。 4．1．2風管聯接：干燥機工作時，處于振動狀態，風管等輔助機件的聯接，均應用撓性軟管聯接，并保持松馳狀態，其與主機留有30-50毫米左右的間隙，并視其振動情況予以調整。 4．1．3電氣設備的接線 ’ 4·1·3·l振動電機的電氣接線也應保持有足夠的撓性，其使用方法見《振動電機使用說明書》。 4·1·3·2起動、停止按鈕和振動電機的接線，應用二個電機一個按鈕的方式，以避免起動時因時間差所造成的非同步運轉。 4．1．3．3為檢測電機的異常，在每臺電機上應裝有電流計，以監測兩臺電機是否均運行正常，避免單電機運轉造成主機損壞。 4．1．3．4電機的旋轉方向應按兩臺電機相互以相反方向的旋轉要求進行接線。如果電機按相同方向旋轉，則干燥機在短時間內會造成損壞。 4．1．4螺栓、螺母類安裝后，干燥機的螺栓、螺母類均勻緊固后，運行24小時，再予以緊固，以避免意外事故。 4．1．5輔助機件的間隙干燥機是振動著的，所以與輔助機件之間應留有足夠的間隙，以互不接觸為準進行設置，其數值在50毫米以上。 4．2各部分的調整 4．2．1風量的調整 ’ 流化狀態的好壞，對于燥效果和耗能影響甚大，整個干燥過程中自始至終都應仔細 控制。當調整到比較理想的流態化時，物料層高度加大，有均勻的沸騰現象產生(當含濕量大時無此現象)，此時物料上表層界限清楚，機內可見度良好，粉塵惡化帶少，相反，如物料層高度基本無變化，體積不膨脹，無“沸騰”現象產生或者物料層與熱風之間已無明顯界限，氣一固相已在整個箱體內充分混合，可見度低，粉塵夾帶大等，則分明表明給風小或給風量過大，應予以調整。給料開始和結束時，會有少量物料漏到床層下腔，應予定期清理。下腔分為兩部分，風量調整時，應有差異，一般給料端風量應偏大，排風端風量偏小，當物料含濕較大時，給料端往往難以出現“沸騰”狀，此時如給風量過大，則會出現大面積穿孔，應予以調整。 4．2．2輸送速度的調整 調整輸送速度目的在于改變干燥時間，其方法分如下兩種。 (a)改變振幅(改變激振力)． ’ 輸送速度是隨著振幅的增大而增大，振幅的減小而變小的，而振幅是隨著電機激振 力的變化而改變的，激振力大則振幅大，激振力小則振幅小，大致成正比關系。電機激振力的調整參看《振動電機使用說明書》。 注意：同一臺振動電機上下兩組振動埠的重合度應相同，兩臺電機的激振力的數值 應相同，旋向應相反。 (b)改變激振角 改變激振角，靠改變電機的安裝角度來實現，該安裝角度由固定法蘭和電機座法蘭上的分度螺栓孔來確定，角度調整方法和范圍見圖三。改變激振角的方法：調整可動法蘭與固定法蘭之間的安裝角度，即可改變激振角。 5．操作方法和安全規則 5．1起動的程序 基本原則是先以輔機準備好干燥(冷卻、增濕)條件，然后才能供給待處理物料。在沒有調好熱風條件下就供給待處理物料，則會由流化床的孔中向充氣腔內落料，并引起孔眼的堵塞， 5．1．1調整總蒸汽閥門表壓至規定值。(指用蒸汽作為熱源) 5．1．2輔機起動。
