匯達SZLH25制粒機

匯達SZLH25制粒機是生產顆粒飼料的關鍵設備。適用于年產3000噸級的小型飼料廠、水產養殖場和專業戶生產禽、畜、水產顆粒飼料。

匯達SZLH25制粒機吸取了國內外顆粒設備的優點，結合我們二十多年設計制造經驗研制而成的小型顆粒飼料制粒機。匯達SZLH25制粒機喂料系統采用無級變速電機控制，調速方便，主傳動系統采用齒輪傳動。具有產量高、噪音小、耗能低，工作壽命長，操作維護簡便等優點，并設有磁選除鐵和過載保護裝置，工作安全可靠。

工作原理：料倉中的粉狀配合飼料由喂料器進入調質器，在調質器中通入蒸汽，經蒸汽調質并攪拌后，通過下料斜槽進入壓制室，并由喂料刮刀將粉料喂入環模內的二個壓制區，由于環模高速旋轉將物料帶入環模和壓輥之間，在環模和壓輥的強烈擠壓作用下，物料逐漸壓實，并在模孔中成形，由于物料在模輥之間的擠壓是連續的，因此成形后的料從模孔中不斷呈柱狀排出，然后由切刀切成所需長度的顆粒，進入下道工序。

主要結構：1、喂料器由絞龍軸、筒體外殼、擺線針輪減速器、電磁調速電機，帶座軸承等組成，絞龍葉片采用滿面式，螺距采用變螺距結構，絞龍軸通過擺線針輪減速器及電磁調速電機帶動并旋轉，起到輸送物料的作用。2、調質器有時亦叫攪拌器。它由調質軸、漿葉、帶座軸承、皮帶輪、電機等幾部分組成。調質筒體長度可根據用戶需求適當加長，開有觀察清理門，以便維修和清理。調質時，蒸汽與物料能充分接觸，以提高調質效果。3、下料斜槽是由斜槽、手柄、觀察門和殼體等組成。采用全不銹鋼材料。打開觀察門可隨時觀察掌握物料的調質情況，并可作為手工投料口，用于研磨環模或喂入油性物料等，而拉出斜槽機外排料手柄，可進行機外排料，使物料不進入壓制室，以便試車和故障排除。4、主傳動箱結構，它由齒軸、大齒輪、主軸、傳動輪、空軸、箱體、環模、壓輥總成等組成。電動機通過聯軸器帶動齒軸旋轉，齒軸與大齒輪相嚙合，這樣又帶動大齒輪旋轉，大齒輪通過鍵與空軸相聯，因此又帶動空軸旋轉。空軸通過螺栓與傳動輪相固接，從而傳動輪與空軸一起旋轉。環模通過抱箍和鍵與傳動輪相聯，從而使環模旋轉。主軸在正常工作時不轉動（過載除外）前端是壓輥總成和壓板的固定支座，后端裝有過載保護裝置。5、當有異物如石塊、麻線等雜質進入壓制室或物料流量過大時，壓輥不再隨環模旋轉時，主軸扭矩超過正常扭矩從而導致傳遞給安全銷的剪切力超過其本身的允許強度極限，這時安全銷折斷，從而使主軸花鍵座轉動推動行程開關觸頭使主機停轉，這樣就起到保護其它主要零件不受損壞。

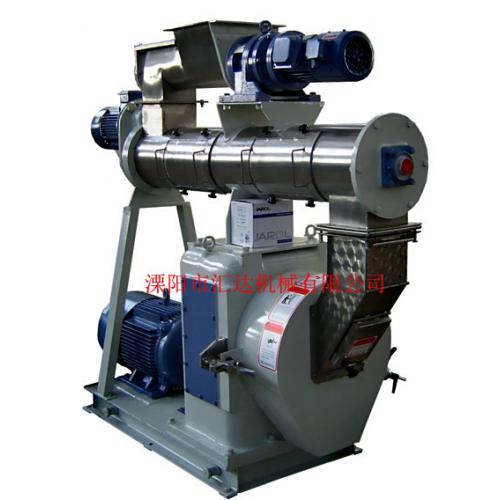

匯達SZLH250制粒機小樣圖 功率15kW

匯達SZLH250制粒機: 改進型制粒機箱體，穩重可靠，振動噪音小，動力強勁。動力可配22kW

匯達SZLH250木塑粉專用制粒機，為用戶量身定制的木塑粉專用制粒機，滿足用戶特種需要。

 匯達SZLH250B型加長隔套調質器型制粒機：加強調質器、長度、直徑增加，隔套內加熱，隔套內蒸汽采用螺旋前進，大大加強換熱效果，匯達顆粒機用隔套調質器采用國內***先進的制造技術，7kGf壓力壓不壞，不再擔心蒸汽減壓閥而壓壞機器。

SZLH250B型加長隔套調質器型制粒機: B型調質器可根據用戶需要加一層、二層、三層或長度加長或直徑加粗來保證高擋飼料的制粒前熟化，大大改進飼料的品質。

匯達SZLH250制粒機可選配帶進口模擬屏電柜，操作簡單可靠。

匯達SZLH250秸桿專用顆粒機：為秸桿用戶專門設計的制粒機，產量高，變頻電機進料控制可靠。

匯達SZLH250M木屑專用制粒機，專用于木屑制粒，多項專利技術的木屑顆粒機，等料耗電低等優點，深受用戶的喜愛。

匯達800型顆粒飼料機組：匯達800機組主機采用匯達先進的SZLH250顆粒機，匯達SLSN80顆粒冷卻篩，匯達SLHY0.6混合機和SFSP50*27.5錘片式粉碎機組成，柜架式布置，匯達廠內組裝，大大縮短現場安裝工作量，大幅降低現場安裝成本，和提高安裝質量。

匯達SKZH800顆粒飼料機組工藝流程及主要設備簡介

匯達SKZH800顆粒飼料機組的工藝流程如下，

人工配料----粒料進碎機----粉碎后的物料進入混合料倉---開倉和加入配好的粉料---混合---提升-----進入粉碎成品倉或制粒機上料倉-----制粒----提升----冷卻篩分------打包

1 粉碎機

  匯達SKZH800顆粒飼料機組的粉碎機用于把玉米、大麥等粒料粉碎成粉料并進入混合機上料倉，再與其它粉料按比例混合成配合飼料。粉碎機的操作、維修方法詳見所附該機使用說明書。

2 提升機

   匯達SKZH800顆粒飼料機組有二臺提升機，其中一臺提升機混合機出口的料提升進制粒料斗或粉狀料斗。另一臺特制提升機把制粒機出來的濕熱顆粒提升到冷卻器內冷卻。

調整提升機底座上的張緊裝置可張緊畚斗帶使畚斗帶不再打滑，如果發現電機上的三角皮帶松了，也可到機頭上進行張緊。

如果提升機發生堵塞，可把提升機底部的二個小門打開扒出堵料。

3 混合機

匯達SKZH800顆粒飼料機組用于混合粉狀物料，為間隙式分批生產，選用每批300kg混合機，每次混合時間3分鐘；大大減工人勞動強度

混合機主要由機體、混合系統和出料系統等部分組成。物料在機體內由轉子帶動對流和翻動，混合均勻后可由出料口排出。

出料門由電動推桿或手動的伸縮運動來控制，出料門關死或開到一定角度時由二只行程開關控制電路的通斷。行程開關的觸點位置可根據情況作適當調整以使出料門的關閉和開啟符合要求。

4 制粒機

制粒機主要有1、壓粒主機：主傳動箱、壓制室、機座、門蓋、下料斜槽等

             2、喂料器：調速電機、減速器、喂料絞龍。

             3、調質器：電機、減速器、攪拌輸送機構。

制粒機的工作原理是：粉狀配合飼料（含水13%左右），從料頭進入喂料絞龍，操縱調速電機，使喂料絞龍達到一定的轉速，粉料則以合適的流量，經絞龍喂進通有蒸汽的攪拌器內，物料在攪拌器中均勻攪和，受熱軟化并增加一定的水份，同時被輸送進入下料斜槽。（這時物料中的水份達15%左右）。飼料在斜槽中，經過磁鐵裝置除去加工過程中混入的磁性雜質，再落入壓制室進行制粒。

壓制顆粒的工作原理及各部件的主要結構和工作原理詳見該機使用說明書。制粒機是匯達SKZH800顆粒飼料機組***關鍵的設備，在使用制粒機前必須認真讀一下制粒機說明書。

5 冷卻風網系統

冷卻風網系統主要有風機、剎克龍、集塵箱、風管及蝶閥等組成，調節蝶閥可使剎克龍出口粉塵濃度降低，但顆粒冷卻質量可能下降，因此要在實踐中調節蝶閥，使其處于一適當位置。

6 振動冷卻篩

振動冷卻篩主要由機架、篩船、振動電機及冷卻段、進料段等部分組成，用于將顆粒冷卻并降低水份，同時將粉未篩分出來，粉未回收后可直接倒入進料坑重新制粒。

振動冷卻篩的篩板如有損壞，可以抽出更換。

7 電氣控制柜

本電氣控制柜專為機組配套，總控制功率為43.1kw，電鍋爐的電氣控制用戶需另加配置。

本控制柜對全部電機采用帶熱保護自動開關用短路和過載保護，柜面裝有電壓表、電流表和制粒機主電機電流表、喂料絞龍轉速調節表。

匯達SZLH800機組只需角落的小塊的安裝空間，操作簡單可靠，滿足于進料，出料空間要求即可。

根據用戶現場條件，由匯達***工程師定向設計的，制粒機、冷卻器上下二層布置的SZLH800機組，受到使用者好評，并為用戶創造較好的經濟效益。

根據用戶條件，由匯達***工程師定向設計的，***大化利用原來空間制粒機和冷卻器上下布置方式的匯達SZLH800機組。

匯達定制SZLH800實驗動物專用成套機組：雙軸高效混合機、雙制粒機滿足小批量多品種實驗動物生產需要。

匯達SZLH250顆粒機大量出口，深受用戶喜愛。

匯達出口高擋SZLH250制粒機：變頻喂料，調質器加長加粗，大開門清理口，喂料調質器拋光處理，采用NSK優質軸承。
