分級篩分為：平面回轉分級篩和振動回轉分級篩

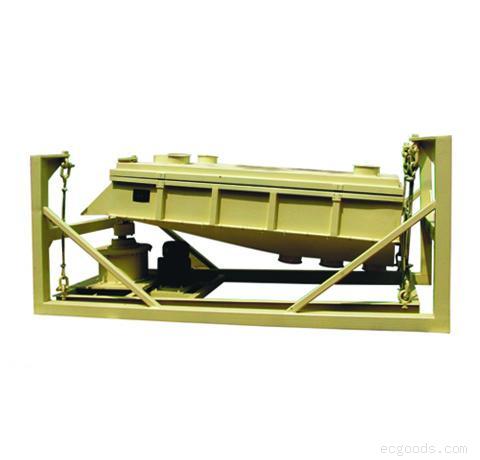

一、1.   SFJH系列平面回轉篩用途和特點

SFJH系列平面回轉篩采用特殊的平衡方式,使篩船運動過程中各個方向的慣性力都得到完全平衡,尾部采用彈性支撐，因而振動小,噪聲低,且該機的前、中、后部分別是圓運動、橢圓運動和往復直線運動,并設有篩面清理裝置,因而產量大,篩分效率高,功耗小。該機應用于顆粒料破碎料的分級和二次循環粉碎工藝，以及一些顆粒粉料的清理和分級處理。

2、技術參數和性能指標

2.1主要技術參數和性能指標如下:

3、主要結構和工作原理

3.1主要結構

SFJH系列回轉篩主要有機座、機架、驅動裝置、篩船及拉桿等構成。

1.       驅動裝置:該機型的驅動裝置包括電機和傳動箱,電機通過三角帶驅動從動輪使偏心軸旋轉,從而實現篩船前部的回轉運動。

傳動箱由箱體、主動軸、從動軸及偏心塊等件組成。

2.       篩船:篩船由頂蓋、篩體和上下篩框及壓緊機構組成。

篩體由鋼板焊接而成,它與頂蓋形成一個封閉的結構,物料在篩體內得到充分的分級。篩框由木質框架和固定在木質框上的編織篩網以及用以清理的跳球組成。

傾角5°的篩體由傳動箱驅動,其運動軌跡在進料端為水平圓運動,在長度方向上逐漸變成橢圓運動,***后在出料端變成近似往復直線運動。

3.2工作原理

進料口集中喂入的物料,在篩體的圓運動作用下,均勻地分布在整個篩寬上,并產生自動分級。在移動過程中,較小的顆粒始終緊貼篩面,隨時迅速過篩;出料端,篩體的運動為近似往復直線運動.使篩理作用逐漸減弱,從而使大于篩孔尺寸的顆粒迅速向出口方向移動,直到排出機外,完成物料的整個篩分.在整理過程中,不斷跳動的彈性小球,有效地防止物料堵塞篩孔,保證了篩理的高效率.傳動箱中的大小平衡塊使篩子運動過程中各個方向上的慣性力都得以平衡,從而保證了篩子運動的平穩性.

二． 1、產品型號、名稱

1、         型號：SFJZ—80

2、         名稱:振動分級篩

     2． 主要技術規格及參數

     3． 用途和特點

該機主要用來把制粒機制成的顆粒料冷卻后或顆粒破碎后,須經過分級篩提取合格的產品,把不合格的小顆粒或粉末篩分出來重新制粒,把未破碎的大顆粒重新破碎.它是制粒工藝的***后一道工序的配套設備.該機體積較小,運行平穩,噪聲低,設備密閉,分級效果好.

     4． 主要結構和工作原理

1.主要結構有進料口,出料口,篩體,振動機構和機架等組成.

2.工作原理:物料由進料口緩沖勻流后進入 ***層篩面除去大顆粒,其余的物料穿過***層篩面后,進入第二篩面篩去不合格小顆粒或粉末,合格成品經篩面從出料口排出.
