概述 |
本機組是一種可以同時完成干燥和造粒的裝置。按工藝要求可以調節料 液泵的壓力、流量、噴孔的大小，得到所需的按一定大小比例的球形顆粒。
本機組工作過程為料液通過隔膜泵高壓輸入，噴出霧狀液滴，然后同熱 空氣并流下降，大部份粉粒由塔底排料口收集，廢氣及其微小粉末經旋 風分離器分離，廢氣由抽風機排出，粉末由設在旋風分離器下端的收粉筒 收集，風機出口處還可以裝備二級除塵裝置，回收率在96-98%以上。
本機組與物料接觸部分的塔體、管道、分離器的材料，均采用SUS304制 作。在塔體內部與外殼之間有足夠的保溫層，填充材料為超細玻璃棉，塔 體沒有觀察門、視鏡、光源及控制儀表，由電器控制臺控制和顯示。 本機組的熱源裝置采用蒸汽加熱或電加熱器，具有操作方便、啟動快、 結構緊湊、熱風干凈清潔等優點。
另外，這電器控制柜內裝有電加熱的控制調節裝置，使進口溫度無級調節。對于缺電地區可采用蒸汽加熱呀燃煤、燃油熱風爐等方式，局部或全部代替電加熱裝置。本廠可以根據用戶的實際需要提供不同的加熱方式。 |
|

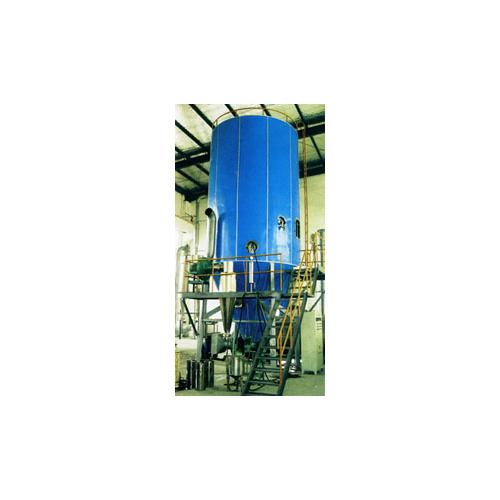

YPG壓力式噴霧造粒干燥機 特點 |
干燥速度快，料液經霧化后表面積大大增加，在熱風氣流中，瞬間就可蒸發95-%-98%的水份，完成干燥的時間僅需十幾秒到數十秒種，特別適用于熱敏性物料的干燥；
所得產品為球狀顆粒，粒度均勻，流動性好，溶解性好，產品純度高，質量好；
使用范圍廣，根據物料的特性，可以用熱風干燥，也可以用冷風造粒，對物料的適應性強；
操作簡單穩定，控制方便，容易實現自動化作業。 |
|
YPG壓力式噴霧造粒干燥機 適用范圍 |
|
噴霧干燥造粒 |
化工：有機催化劑、樹脂、合成洗衣粉、油脂類、硫銨、染料、染料中間體、白碳黑、石墨、磷銨等。
食品：氨基酸及類似物、調味料、蛋白質、淀粉、乳制品、咖啡抽取物、魚粉、肉精
制藥：中成藥、農藥、抗生素、醫藥沖劑等。
陶瓷：氧化鎂、瓷土、各種金屬氧化物、白云石等。
噴霧造粒：各種肥體、氧化鋁、陶瓷粉、制藥、重金屬超硬鋼、化肥、粒狀洗衣粉、中成藥等。 |
|
噴霧冷卻造粒 |
氨基脂肪酸、石臘、甘油酸脂、牛脂等。
噴霧結晶、噴霧濃縮、噴霧反應等方面也經常用到。 |
|
工藝流程簡圖 |
|
|
|
技術參數 |
|
型號
|
YPG-25
|
YPG-50
|
YPG-100
|
YPG-150
|
YPG-200
|
YPG-300
|
YPG-500
|
YPG-1000-2000
|
|
蒸發量（kg/h）
|
25
|
50
|
100
|
150
|
200
|
300
|
500
|
該指標按實際情況確定
|
|
隔膜泵
|
功率
|
4
|
7.5
|
11
|
15
|
22
|
30
|
45
|
|
壓力（Mpa）
|
根據物料實驗效果在0.6-5之間調節，一般操作在1-3之間
|
|
加熱方式
|
電
|
電+蒸氣
|
電+燃煤（油）熱風爐
|
|
塔身直徑
|
1300
|
1800
|
2400
|
2600
|
2800
|
3200
|
3800
|
|
設備總高
|
7800
|
9200
|
11600
|
14000
|
15300
|
17100
|
19000
|
|
占地面積（m2， ）
|
|
|
|
|
|
|
|
|
|
注意: |
1. 蒸發量與物料特性相關，本表蒸發量與溫度相關，數據僅供參考；
2. 霧化壓力和泵的型號參照物料處理量、產品粒徑要求配備；
3. 風機功率在配套布袋除塵器后有所增加。 |
|
|
|
|
