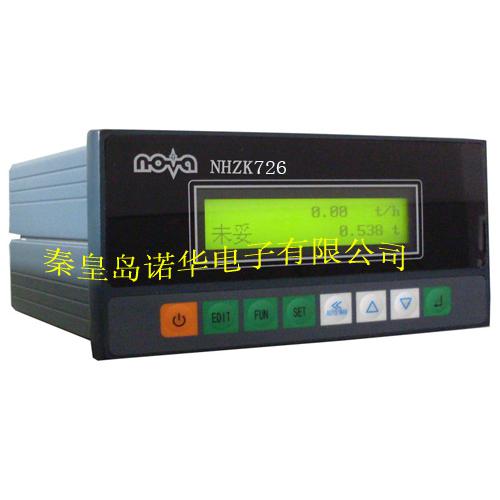

NHZK726連續式失重秤控制儀表

一、產品概述
    失重秤是一種利用單位時間內物料減少量來核算物料流量的定量給料設備。它通過安裝在料倉上的荷重傳感器，將倉內

的物料重量轉換成電壓信號，該信號（mV）由NHZK726儀表的模擬輸入通道AD口輸入儀表，通過計算得到單位時間內料

倉失去的重量，即瞬時流量，當瞬時流量與設定值存在誤差時，可以通過調節儀表的DA輸出，來改變下料速度，直至誤差

為零。
二、技術特點
1.  采用現場總線技術，方便地實現多點控制、機旁數據采集、接口擴充以及與上位機的通訊聯系，真正實現系

統的數字化。
2.  高速工業級處理器，能保證在任何情況下儀表的實時性。
3.  采用SMT工藝，模塊化高性能開關電源，液晶漢字顯示，全部工業級元器件，小型金屬外殼。
4.  儀表采用多重濾波技術，輸入輸出接口采用光電隔離、阻容濾波、瞬態電壓抑制器過壓保護等多種硬件抗干擾技術，以

及數字濾波、數據校驗和看門***復位等軟件抗干擾措施。
5.  產品出廠前全部通過72小時高溫帶電老化、帶載兩周模擬運行和電磁兼容（定性）測試。
三、主要功能
1.  具有[系統設置]、[參數修改]、[接口測試]等基本功能。其中[系統設置]用于設定儀表的初始參數，出廠時已經設定為省

缺狀態。為防止非專業人員誤操作，該功能設置密碼保護。[參數修改]功能用于輸入常用的參數，比如流量設定等。
2.  可實現儀表鍵盤操作、外部信號（端口）操作、遠程終端（機旁儀表）操作和上位機操作等多種操作方式，適應各種用

戶的需要。遠程終端可以1對1配置，也可1對多配置（即一塊遠程終端可以同時對多失重秤進行操作）。
3.  利用機旁數據采集模塊，可實現失重秤信號的數字傳送。（可選）
4.  智能PID調節。
5.  可以通過儀表接口、遠程擴展模塊和通訊接口等方式與上位機、PLC或DCS連接。
6.  可進行累計值控制（定量給料控制）。
7.  全部輸入、輸出接口可重定義功能。用戶可根據自己的需要設定各接口的功能。
8.  模擬輸入通道的增益可根據輸入電壓范圍修改。
9.  待機或運行狀態可顯示3屏共6個參數，其中4個參數可由用戶自定義。
10. 模擬輸入輸出均可設定***大值和零點。
四、技術指標
1. 工作電源：85-265ACV /10W
2. 工作環境：-10-50℃/5-90%RH(無結露)。
3. 重量檢測： 分辨率為16位，輸入靈敏度為0.4-1.0μV/D（按照出廠設定的增益），誤差小于0.02%。
4.  儀表綜合誤差：小于0.03%。
5.  分辨率 ：65000
6.  顯示位數：5位（累計值除外）。
7.  顯示格式：液晶漢子顯示。
8.  模擬輸入通道：16位，2CH，增益可調。CH1可以直接連接荷重傳感器。
9.  模擬輸出通道：1４位，2CH，0-10V電壓輸出（負載大于1k）或4-20mA電流輸出(負載小于500歐)。
10. 開關量輸入通道：6路，下拉有效（對地短接）。要求驅動能力為10mA。
11. 開關量輸出通道：6路，OC形式，可以驅動200mA/50V的直流電阻負載。
12. 外形尺寸：85（H）*160(W)*165(D) 開口尺寸：75（H）*150(W)（單位：mm）
五、標準配置與可選附件
1. 標準配置：NHZK726型，帶ｍｏｄｂｕｓ－ｒｔｕ通訊協議。
