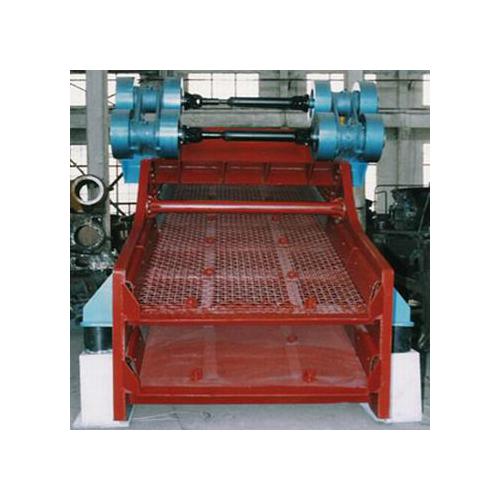

圓振動篩
圓振動篩做圓形運動,是一種多層數、高效新型振動篩。圓振動篩采用筒體式偏心軸激振器及偏塊調節振幅,物料篩淌線長,篩分規格多,具有結構可靠、激振力強、篩分效率高、振動噪音小、堅固耐用、維修方便、使用安全等特點,圓振動篩廣泛應用于礦山、建材、交通、能源、化工等行業的產品分級。 (注:我公司可根據不同用戶的實際情況,可定制各種規格、各種振動方式的振動篩)
振動篩結構:
圓振動篩主要由篩箱、激振器、懸掛(或支承)裝置及電動機等組成。電動機經三角皮帶,帶動激振器主軸回轉,由于激振器上不平衡重物的離心慣性力作用,使篩箱獲振動。改變激振器偏心重,可獲得不同振幅。
振動篩的主要優點:
1、由于振動篩的篩箱振動強烈,減少了物料堵塞篩孔的現象,使篩子具有較高的篩分效率和生產率。
2、振動篩構造簡單、拆換篩面方便。
3、圓振動篩篩分每噸物料所消耗的電能少
圓振動篩主要技術參數:
|
型號 |
篩面尺寸
(mm) |
篩面層數 |
篩孔尺寸
(mm) |
***大進料邊長
(mm) |
處理能力
(t/h) |
功 率
(KW) |
振動頻率
(r/min) |
雙振幅
(mm) |
|
2YK1237 |
3700×1200 |
2 |
4-50 |
≤200 |
30-120 |
7.5 |
900 |
5-9 |
|
2YK1548 |
4800×1500 |
2 |
5-50 |
≤400 |
50-250 |
15 |
870 |
5-9 |
|
3YK1548 |
4800×1500 |
3 |
5-50 |
≤400 |
50-250 |
15 |
870 |
5-9 |
|
2YK1848 |
4800×1800 |
2 |
5-50 |
≤400 |
50-250 |
18.5 |
870 |
5-9 |
|
3YK1848 |
4800×1800 |
3 |
5-50 |
≤400 |
50-250 |
18.5 |
870 |
5-9 |
|
2YK1860 |
6000×1800 |
2 |
5-50 |
≤400 |
50-300 |
18.5 |
870 |
5-9 |
|
3YK1860 |
6000×1800 |
3 |
5-50 |
≤400 |
50-300 |
22 |
870 |
5-9 |
|
2YK2160 |
6000×2100 |
2 |
5-50 |
≤400 |
60-360 |
22 |
730 |
5-9 |
|
3YK2160 |
6000×2100 |
3 |
5-50 |
≤400 |
60-360 |
30 |
730 |
5-9 |
|
2YK2460 |
6000×2400 |
2 |
5-100 |
≤400 |
100-460 |
37 |
730 |
5-9 |
