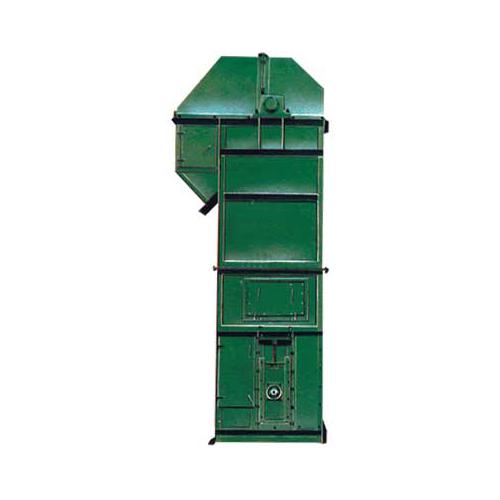

TD-D型斗式提升機產品概述:
TD系列斗式提升機適用于垂直輸送粉狀、粒狀、及小塊狀的磨吸性較小的散狀物料，如糧食、煤、水泥、碎礦石等，提升高度***高40m。TD型按JB3926-85《垂直斗式提升機》標準設計制造，目前國內常用的斗式提升機均為垂直式，較新型。TD型斗式提升機備有四種料斗 分別為Q型(淺斗)、H型(弧底斗)、ZD型(中深斗)SD型(深斗)。
TD-D型斗式提升機基本結構:
TD型斗式提升機由運行部分(料斗與牽引膠帶),帶有傳動滾筒的上部區段,帶有拉緊滾筒的下部區段,中間機殼,驅動裝置,逆止制動裝置等組成,適用于向上輸送松散密度ρ＜1.5t/m3粉狀、粒狀和小塊狀的無磨琢性和半磨琢性散狀物料,如煤、砂、焦末、水泥、碎礦石等。
TD型斗式提升機結構形式:傳動裝置TD型斗提升機的傳動裝置有兩種形式分別配有YZ型減速器ZQ(或YY)型減速器。YZ型軸減速器直接裝在主軸軸頭上,省去了傳動平臺、聯軸器等,使結構緊湊、重量輕,而且其內部帶有異型輥逆止器，逆止可靠。該減速器噪音低，運轉平穩，并隨主軸浮動，可消除安裝應力。
TD-D型斗式提升機主要特點:
1.驅動功率小,采用流入式喂料、誘導式卸料、大容量的料斗密集型布置.在物料提升時幾乎無回料和挖料現象,因此無效功率少。
2.提升范圍廣,這類提升機對物料的種類、特性要求少,不但能提升一般粉狀、小顆粒狀物料,而且可提升磨琢性較大的物料.密封性好,環境污染少。
3.運行可靠性好,先進的設計原理和加工方法,保證了整機運行的可靠性,無故障時間超過2萬小時。提升高度高.提升機運行平穩,因此可達到較高的提升高度。
4.使用壽命長,提升機的喂料采取采取流入式,無需用斗挖料,材料之間很少發生擠壓和碰撞現象。本機在設計時保證物料在喂料、卸料時少有撒落,減少了機械磨損.
TD-D型斗式提升機技術參數表:
|
|
TD160
|
TD250
|
TD315
|
TD400
|
|
|
Q
|
h
|
zD
|
Sd
|
Q
|
h
|
zD
|
Sd
|
Q
|
h
|
zD
|
Sd
|
Q
|
h
|
zD
|
Sd
|
|
輸送量(m3/h)
|
5.4
|
9.6
|
9.6
|
16
|
12
|
22
|
23
|
35
|
17
|
30
|
25
|
40
|
24
|
46
|
41
|
66
|
|
斗寬(mm)
|
160
|
250
|
315
|
400
|
|
斗容(L)
|
0.5
|
0.9
|
4.2
|
1.9
|
1.3
|
2.2
|
3.0
|
4.6
|
2
|
3.6
|
3.8
|
5.8
|
3.1
|
5.6
|
5.9
|
9.4
|
|
斗距(mm)
|
280
|
350
|
360
|
450
|
400
|
500
|
480
|
560
|
|
帶寬(mm)
|
200
|
300
|
400
|
500
|
|
斗速(m/s)
|
1.4
|
1.6
|
1.6
|
1.8
|
|
物料量大塊(mm)
|
25
|
35
|
45
|
55
|
|
|
TD500
|
TD630
|
TD160
|
TD250
|
TD350
|
TD450
|
|
|
Q
|
h
|
zD
|
Sd
|
h
|
zD
|
Sd
|
Q
|
S
|
Q
|
S
|
Q
|
S
|
Q
|
S
|
|
輸送量(m3/h)
|
38
|
70
|
58
|
92
|
85
|
89
|
142
|
4.7
|
8
|
18
|
22
|
25
|
42
|
50
|
72
|
|
斗寬(mm)
|
500
|
630
|
160
|
250
|
350
|
450
|
|
斗容(L)
|
4.8
|
9
|
9.3
|
15
|
14
|
14.6
|
23.5
|
0.65
|
1.1
|
2.6
|
3.2
|
7
|
7.8
|
14.5
|
15
|
|
斗距(mm)
|
500
|
625
|
710
|
300
|
400
|
500
|
640
|
|
帶寬(mm)
|
600
|
700
|
200
|
300
|
400
|
500
|
|
斗速(m/s)
|
1.8
|
2
|
1
|
1.25
|
1.25
|
1
|
說明：1.表中斗容為計算斗容，輸送量按填充系數0.6計算得出。
2.斗提機料斗用途為:
淺料斗：輸送潮濕、易結塊、難拋出的物料。如濕沙、濕煤等。
深料斗：輸送干燥的、松散的、易拋出的物料。如水泥、煤塊、碎石、石英砂等。
TD-D型斗式提升機各部位潤滑周期:
|
|
|
|
|
|
|
1
|
|
|
200小時
|
|
|
2
|
|
|
50小時
|
|
|
3
|
|
|
500小時
|
|
|
4
|
|
|
6個月
|
35
|
斗式提升機用來垂直提升經過破碎機的石灰石、煤、石膏、熟料、干粘土等塊粒狀物料以及生料、水泥、煤粉等粉狀物料。根據料斗運行速度的快慢不同，斗式提升機可分為：離心式卸料、重力式卸料和混合式卸料等三種形式。離心式卸料的斗速較快，適用于輸送粉狀、粒狀、小塊狀等磨琢性小的物料；重力式卸料的斗速較慢，適用于輸送塊狀的，比重較大的，磨琢性大的物料，如石灰石、熟料等。斗式提升機的牽引構件有環鏈、板鏈和膠帶等幾種。環鏈的結構和制造比較簡單，與料斗的連接也很牢固，輸送磨琢性大的物料時，鏈條的磨損較小，但其自重較大。板鏈結構比較牢固，自重較輕，適用于提升量大的提升機，但鉸接接頭易被磨損，膠帶的結構比較簡單，但不適宜輸送磨琢性大的物料，普通膠帶物料溫度不超過60°C，夾鋼繩膠帶允許物料溫度達80°C，耐熱膠帶允許物料溫度達120°C，環鏈、板鏈輸送物料的溫度可達250°C。
