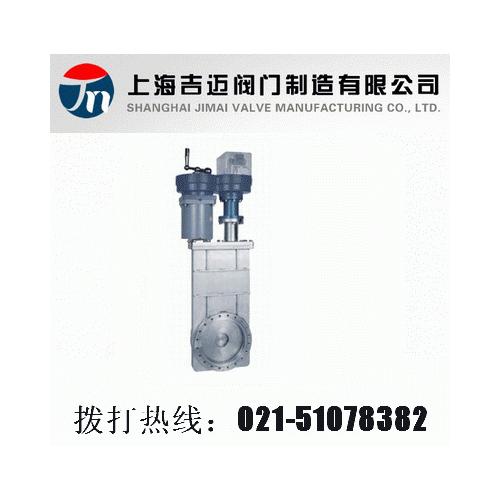

■ 上海吉邁閥門制造有限公司主要生產≦CCD型電動超高真空插板閥≧也是國內真空閥門生產商之一。公司經營范圍:閥門,管件,流體設備的生產，加工，銷售，管道配件，建筑材料，五金交電，自控設備的銷售，從事貨物及技術的進出口業務！歡迎新老客戶來電，來函，我們將竭誠為您提供滿意的服務！ CCD型－電動超高真空插板閥http://www.famen058.com/Valve_Product_202.html      ■ CCD型電動超高真空插板閥是通過電動裝置驅動閥桿帶動閥板作上下運動，達到閥門的開啟或關閉。閥門用于接通或切斷真空管路中的氣流。適用介質為純凈空氣和非腐蝕性氣體。 帶反饋信號裝置。

■ CCD Electric Ultra-high Vacuum Gate Valve     ■ CCD electric ultra-high vacuum gate valve uses electric device to drive the stem, moving valve disc up and down to make the valve opened or closed. It is used to put through or cut off the airflow in vacuum pipeline. Applicable medium can be pure air and noncorrosive gases. With signal feedback device.

■ 主要技術性能 http://www.famen058.com Main Technical Performance     ■ ■ ■ 　適用范圍：Applicability 　105～1.3×10-7Pa 　閥門漏率：Valve Leak Rate 　≤1.3×10-7Pa.L/S.(DN≤200) 　 ≤6.7×10-7Pa.L/S.(DN≥250) 　適用溫度：Applicable Temperature 　-30～+150℃ 　閥門開啟時閥板兩側的壓差： 　 The differential pressure between the two sides of valve disc upon valve opening: 　≤2.7×103Pa. 　電源：Valve of power 　220V/50Hz

■ 主要零件材料 Materials of Main Parts     ■ ■ 閥體、閥板：不銹鋼 密封件：氟橡膠、波紋管(軸封)、丁腈橡膠。 Body, and disc: stainless steel Sealing element: Viton, bellows(shaft seal), NBR

CONSTRUCTION FIGHTS(mm)

■ 外形及連接尺寸 Overall and Connection Dimensions(mm)

Model 型號 DN A H D Do D1 D2 D3 L L1 G E n-d 法蘭標準 CCD-50 50 60 92 89 72.4 61.6 55.6   515 153 220 124 8-M8 GB6071 CCD-63 63 65 105 114 92.1 82.6 76.6   566 180 220 124 8-M8 CCD-80 80 65 130 130 110 99 93   603 200 220 124 16-M8 CCD-100 100 70 152 152 130.2 120.7 114.7   653 267 220 124 16-M8 CCD-150 150 70 202 202 181 171.5 165.5   771 350 270 150 20-M8 CCD-200 200 80 251 253 231.8 222.3 216.6   889 424 270 150 24-M8 CCD-250 250 85 300 314 288 308 275 271 1127 574 350 200 24-M10 JB5278 CCD-300 300 85 352 365 338 353 323 318 1197 613 400 200 32-M10   CCD-320 320 85 372 385 357 379 344 340 1220 613 440 200 36-M10 JB5278 CCD-400 400 110 456 497 454 480 440 436 1480 810 536 200 36-M12 CCD-500 500 135 595 590 555 580 540 536 1580 870 640 220 40-M12 CCD-630 630 135 690 700 658 680 639 635 1730 960 780 220 40-M16 CCD-800 800 150 880 890 855 880 835 831 1960 1100 950 220 60-M16

訂貨提供產品參數：CCD型電動超高真空插板閥

①產品使用介質

②產品工作溫度

③產品連接方式

④產品使用壓力

⑤產品是否帶附件以便我們選型報價

⑥若已經由設計單位選定產品型號，請按產品型號直接向我司銷售部訂購。

⑦當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們上海吉邁閥門專家為您審核把關。
