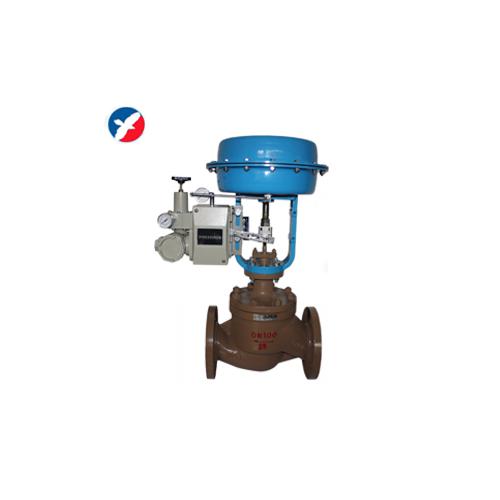

T641H/Y氣動套筒調節閥詳細概述

T641H/Y氣動薄膜套筒調節閥，由氣動薄膜多彈簧執行機構和精小型單座閥組成。

多彈簧執行機構高度低、重量輕、裝備簡便，精小型閥體結構緊湊、流道通暢,具有較大的流量系數。

適用于對泄露量要求嚴格、閥前后壓差低及有一定粘度和含少量纖維介質的場合。

閥體

T641H/Y氣動套筒調節閥尺寸參數介紹

型    式：直通單座鑄造截止型閥

公稱通徑：20、25、32、40、50、65、80、100、125、150、200mm

公稱壓力：PN1.6、4.0、6.4MPa

法蘭標準：JB/T79.1-94、79.2-94等

材    料：鑄鋼（ZG230-450）、鑄不銹鋼（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti）等

上 閥 蓋：標準型-17～+230℃、散熱型+230～+450℃、低溫型-60～-196℃、波紋管密封-40～+350℃

壓蓋型式：螺栓壓緊式

填    料：V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料

結構形式：標準型、散熱型、低溫型、波紋管密封型、保溫夾套型和襯氟型（見圖1～圖5）

閥內組件

閥芯型式：單座柱塞型閥芯

流量特性：等百分比特性和線性特性

材    料：碳鋼WCB 不銹鋼（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L）、不銹鋼堆焊司太萊合金、鈦和耐腐蝕合金等。

T641H/Y氣動套筒調節閥執行機構說明

型    式：多彈簧薄膜式執行機構

彈簧范圍：20～100（標準）、40-200、80-240、20-60、60-100KPa

膜片材料：丁腈橡膠夾尼龍布、乙丙橡膠夾尼龍布

供氣壓力：140～400KPa

氣源接口：RC1/4"

環境溫度：-30～+70℃

閥作用型式

氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC)

附件

定位器（HEP型、YT1000型）、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等
