產品簡介

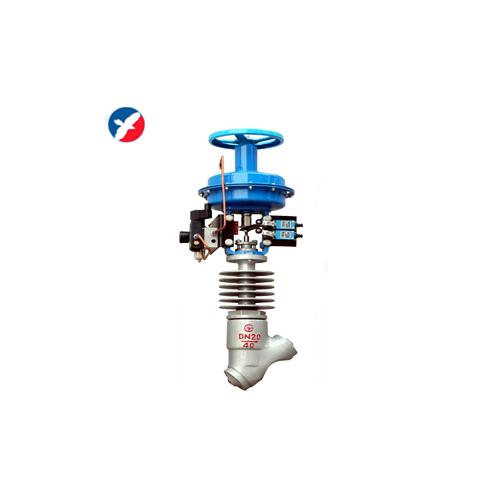

 ZMQSY氣動薄膜Y型疏水閥簡介：
      氣動薄膜Y型疏水閥是根據熱電廠設備疏水而專業開發設計生產的新一代蒸汽疏水閥，氣動薄膜Y型疏水閥接近直線的流通設計，減小流阻，二次節流原理，減少?zèng)_蝕，提高壽命。
ZMQSY氣動薄膜Y型疏水閥特點：
      氣動薄膜Y型疏水閥閥門上部由閥蓋和填料箱組成，利于快速拆裝以及在原地維修。傾斜閥桿的構造和***佳的流道形狀設計使介質近于直線的方式，閥門具有***佳的Cv值，產生比其它形式閥門更低的壓降。
       閥門本體上以特殊工藝堆焊硬質合金密封面（密封面表面經過整體硬化處理），結構更緊湊。錐形密封面設計使較小的軸向力就可密封，能提供可靠的密封和長久的使用壽命。
        采用閥體中腔導向的閥瓣具有上下兩個導引環，閥瓣的頂部和底部同時導向，構成全程在閥體中腔導向的活塞式閥瓣，可以消除因各種受力不當產生的卡死，表面擦傷，閥桿彎曲，閥瓣振顫等現象。閥瓣底部的導引環將90%的流體以接近直線的方式通過，有效地消除所有側面沖擊引起的不良反應。這些特點使該閥門很適用于電站蒸汽快速“排放”和“疏水”系統。
       閥瓣密封面堆焊硬質合金，該合金具有***的機械特性，耐磨損，耐沖蝕，可保持閥門長久的使用壽命。
1、閥桿填料采用進口的特種填料，能起到***佳的防漏效果，并且經久耐用，拆裝方便。填料箱與閥體處的密封采用夾316高目柔性石墨墊，以預定的扭矩進行裝配,安全可靠，杜絕外漏。
2、采用氣動裝置作為執行機構,對閥門的控制精確,安全,有效。
3、填料箱采用特殊結構設計，保證足夠的強度和良好的熱學特性。
   氣動薄膜Y型疏水閥閥芯、閥座采用整體硬質合金，關閉內漏≤VI級，可拆卸中腔密封設計，杜絕外漏，檢修方便等特點，還可在易燃，易爆場合使用，根據控制系統或調節儀表的信號，切斷或開啟閥門，從而實現對被控參數的使用要求。因此它廣泛應用于火電廠等行業的遠程控制。
ZMQSY氣動薄膜Y型疏水閥主要性能：
      氣動薄膜Y型疏水閥由正作用和反作用之分，
      公稱通徑等級DN（mm）20-100；
      公稱壓力等級PN有150Ib（2.0Mpa），300Ib（5.0Mpa），600Ib（10Mpa），900Ib（15 Mpa）等多個等級之分；
      氣源壓力（MPa）0.14-0.4；
      信號范圍Pr（KPa）20-100，40-200；
       泄漏量幾乎近似于0泄漏，該產品有多種規格可供選擇。
ZMQSY氣動薄膜Y型疏水閥標準規范：
設計制造標準：JB/T3595、E101、ANSI B16.34
結構長度標準：GB/T 12221-2005
對接焊坡口尺寸按ANSI B16.25
承接焊尺寸按ANSI B16.34
承插焊口徑范圍：1/2″～ 2-1/2″
對接焊口徑范圍：1/2″～ 4″
壓力溫度等級：GB/T 12224-2005
試驗檢驗標準：JB/T3595
