斗式提升機

適用范圍

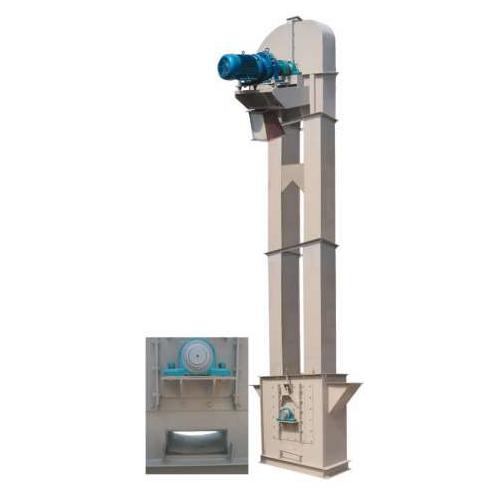

斗式提升機是適用于提升輸送大中型飼料加工場生產過程中的物料和其他粉料升運的一種飼料輸送設備，具有性能穩定，提升量大，結構簡單，占地面積小的優勢。主要由機頭、機身和機座三部分組成，所用材質為碳鋼，機身內部的主要傳動部件—傳動帶（橡膠帶或者帆布帶）和兩個轉輥，傳動帶上均勻安裝著一系列的塑料料斗，料斗負責盛放物料并輸送至機頭部分。

工作原理

工作時，物料從斗式提升機進料口均勻地進入機座的畚斗，然后被提升到機頭，當畚斗繞過驅動輪時，物料被傾倒出來，從出料口流入要求的容器或下一工序的設備中，以上全過程分為三個階段：裝料、升運和卸料，主要是裝料和卸料，能在全封閉罩殼內進行工作，與氣力輸送相比，具有適應性強、省能耗的優點，能耗僅為氣力輸送的1/10-1/5。

安裝注意事項

1.安裝前必須打好地腳，預埋地腳螺栓，保證提升機的穩定性，將機座安裝于地腳之上，以機座的法蘭面為基準，來矯正水平，擰緊地腳螺母。

2.在機座上，自下而上依次連接提升機的機筒，并用鉛垂線矯直，***后安裝機頭，在提升機***大高度為15、25、35米時，其相應的允許垂直度誤差不大于4、6、8毫米。

3.以保證每個法蘭面不得有明顯錯位和縫隙，法蘭間可墊入干膠泡沫墊或石棉橡膠墊，以保證密封良好。

4.校正上、下軸，使其水平，并保證兩者軸間在同一垂直平面內。

5.機頭蓋頂部與建筑物之間應留有足夠的空間，便于打開蓋頂檢修。

6.為防止傾斜，在提升機同創過樓板處均需與樓板或鋼加固定。

7.打開機頭蓋，將裝好畚斗的畚斗帶兩端從機頭放入，一端繞過下輪，在檢修窗內連接畚斗帶，接頭方向應順應著畚斗帶運行方向。

8.提升機安裝結束后，應對個潤滑部位注入潤滑油脂、然后空載運行。

技術參數

工作流程及具體操作
斗式提升機的工作可分為三個過程：裝料過程；升運過程和卸料過程。
1. 加料：分掏取式和流入式兩種。掏取式由料斗在物料中掏取物料。要求工作阻力小，因此主要用于提升粉粒狀及小塊狀而磨琢性較小的散狀物料，料斗運行速度可達0.8—2m/s；流入式：物料直接流入料斗內裝料，為防止裝料時撒料，斗式提升機料斗是密接布置的，主要用于提升大塊及磨琢性大的物料，料斗運行速度不得超過1m/s，影響畚斗充滿的因素很多，除畚斗的形式，速度和物料的物理特性外，進料的方法是其主要因素。
2. 卸料：離心式、離心—重力式及重力式三種卸料方式

(1)離心式  料斗運行速度通常1—2m/s。物料受到離心力的值大于重力值，斗內物料沿料斗內壁外側運動，作離心式卸料，用于易流動的粉狀、粒狀、小塊狀物料的卸料；

(2)重力式  料斗運行速度0.4—0.8m/s左右，物料受到的重力大于離心力，物料沿斗式提升機料斗內壁的內側運動，作重力式卸料，用于塊狀、磨琢性較大物料的卸料，要求使用鱗式料斗，且料斗密接布置；
(3)離心—重力式 料斗的運行速度為0.6—0.8m/s左右，—部分物料受離心力作用沿料斗內壁外側運動，另—部分物料受重力作用沿斗式提升機料斗內壁的內側運動，作離心—重心式卸料，用于流動性不良的粉狀及含水分物料的卸料。

3.料斗把物料從下面舀起，隨著輸送帶提升到頂部，繞過頂輪后向下翻轉，料斗中的物料就傾入接受槽內。
4.帶傳動的斗式提升機的傳動帶一般采用橡膠帶，裝在主動輥和被動輥上。

5.鏈傳動的斗式提升機一般裝有兩條平行的傳動鏈，裝在主動鏈輪和被動鏈輪上。
6.斗式提升機一般都裝有機殼，以防止斗式提升機中粉塵飛揚。

產品特點

1.與螺旋輸送機相比，斗式提升機采用名牌減速機，專用一次成型螺旋葉片，先進的變螺距設計，進料口葉片螺距小，出料螺距大，從而使輸送量穩定，不易堵料，并且具有提升高度高，運行平穩可靠，壽命長等顯著優點。

2.適用于配合飼料加工機組中物料的垂直輸送，采用特殊密封連接，避免漏料，國際通用的花鍵式連接，折裝簡單、配件通能性強。

3.連接部位采用特殊材料的法蘭式中吊軸承，優化的設計結構更合理，經久耐用的同時輸送物料更流暢，效率比一般螺旋輸送機要高；
4.斗式提升機的應用范圍極其廣泛，除了在飼料行業適用于堆集密度P<2t /m³，粒度p<0.5mm的各種粉粒狀物料輸送，在煤碳、水泥、石塊、石灰、粘土、礦石、糧食、建筑等行業都有大量的應用。

日常排查檢修

1、檢查斗式提升機、垂直提升機等設備各部分的連接零件；
2、檢查其電機、減速機完好狀況；
3、檢查滾筒焊接縫是否開裂，鉚釘、螺栓、鍵等有無松動、變形、滾筒木襯是否磨損嚴重；
4、檢查提升機潤滑系統的供油情況及制動系統(液壓站、盤式閘及塊閘) 的運轉情況；
5、檢查深度指示器的絲杠螺母運動情況，以及保護裝置和儀表等動作是否正常；
6、檢查電氣設備的繼電器、接觸器和控制線等是否正常,處理和更換電控設備的零部件；
7、檢查提升機鋼絲繩在滾筒上的排列情況及磨損情況；
8、檢查提升容器及其附屬機構(阻車器、連接裝置)等結構情況是否正常。
