結構和工作原理

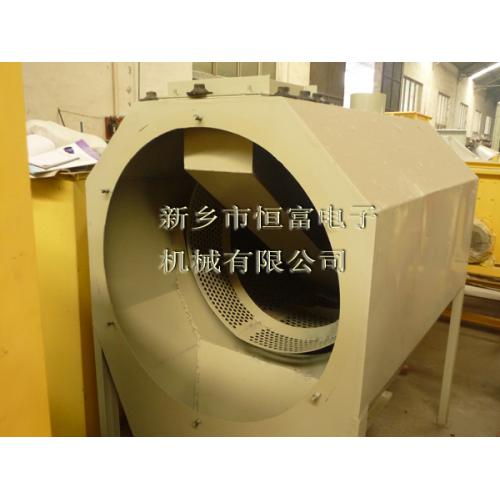

圓筒初清篩的具體組成部分主要由沖孔圓形篩筒、機殼、清理刷、傳動裝置及吸風部分構成。
工作時，物料從進料口經料斗落入旋轉的篩筒時，穿過篩孔的篩下物從出口流出，通不過篩孔的大雜，借助內壁的導向螺旋，被引導至位于進料口的下方，從大雜出口排除機外，同時吸風口與吸風系統相連，吸出粉塵，清理刷可清理篩筒，防止篩孔堵塞，篩筒由渦輪減速器與電機通過一系列鏈輪傳動。
操作規程
1.使用前先進行空車試運轉，查看篩筒轉向是否宇標牌指向一致，檢查各聯結件不得有松動；2.運動部位不得有摩擦、卡碰等異常響聲，待運轉正常后方可進料，進料流量應當均勻適當；3.機器在運轉過程中如發生故障，應立即停機檢查，待故障排除后再重新開機使用；
4.飼料加工設備不允許超載工作，停機前先中斷進料，待機內物料清理完畢后方可停機。
具體數據信息
|
產品型號
|
TCQY-63
|
TCQY-80
|
TCQY-100
|
|
篩筒規格（mm*mm）
|
630*800
|
800*950
|
100*1089
|
|
篩筒轉速（轉/分鐘）
|
20
|
17
|
11
|
|
配用動力（千瓦）
|
0.75（Y802-4）
|
0.75（Y802-4）
|
1.5（Y802-4）
|
|
減速器型號
|
WD-73
|
WD-73
|
WD-73
|
|
產量（噸/時）
|
20
|
40
|
60
|
|
需要吸風量（米/分鐘）
|
8
|
12
|
18
|
|
機重（千克）
|
290
|
400
|
|
|
外形尺寸（mm*mm）
|
1707*840*1240
|
2038*1000*1560
|
2150*1421*1660
|
性能優勢
1、除雜效率高，清理效果好：除大雜效率≥99%，大雜中不會含有完好的顆粒或者是凈料。
2、采用逆向進料方式，并且篩筒出料階段設計有螺旋，增加了篩理的實際長度，能夠實現更加充分的篩理效果，而且能夠防止雜質中帶有凈料。
3、采用水平臂篩筒，篩筒分為進料和出料篩理兩個階段，選用的是不同的篩孔組合，能夠實現較好的篩理效率。
4、采用內部篩理、外部刷子清理結構。纖維類雜質和稻桔在隨著篩筒旋轉的過程中，形成團狀并被導向螺旋引導至大雜出口，實現可靠地自動清理。
5、運轉平穩可靠，換篩維修方便，結構緊湊，占用空間小。
技術維護
1.篩筒應保持運轉靈活，沿軸不得移動。轉子與篩筒間隙初時可大些，待工作一段時間后，可根據具體情況做適當調整，間隙取6-10毫米為宜。
2.更換篩筒必須停機，先打開側面操作門，松開壓篩條的螺栓，取下壓條即可卸下篩筒，然后按照拆卸相反順序將新的篩筒裝上。
3.渦輪減速機體溫升過快或有異常雜音，應立即停機檢查，發現蝸輪、蝸桿、軸承磨損嚴重時，應予更換。
4.篩筒清理刷磨損至不能正常工作時應立即更換，根據原料品種及其含雜情況不同，應選用不孔徑的篩筒，以滿足產品質量的要求。
5.定期給傳動部件添加潤滑油脂。
常見故障及排除
|
故障現象
|
故障原因
|
排除方法
|
|
清理效果差
|
00001. 篩孔有破損
00002. 供料量過大
00003. 篩孔不適當
|
00001. 更換篩筒或補洞；
00002. 調節供料量；
00003. 更換適合篩孔的篩。
|
|
產量低
|
00001. 篩孔尺寸不符合要求
00002. 供料量不足
00003. 物料水分過高，堵孔嚴重
|
00001. 更換篩筒；
00002. 增加供料量；
00003. 調換水分低的物料。
|
|
軸承發熱
|
00001. 缺少潤滑油、脂
00002. 油孔堵塞，內有臟物
00003. 軸瓦或滾珠損壞
|
00001. 添加潤滑油脂；
00002. 更換軸承或軸瓦；
00003. 疏通油路或清洗軸承。
|
|
減速機聲音異常
|
00001. 內有異物
00002. 缺少潤滑油、脂
00003. 蝸輪、蝸桿磨損嚴重
|
00001. 清除異物，更換潤滑油脂；
00002. 更換蝸輪蝸桿。
|
