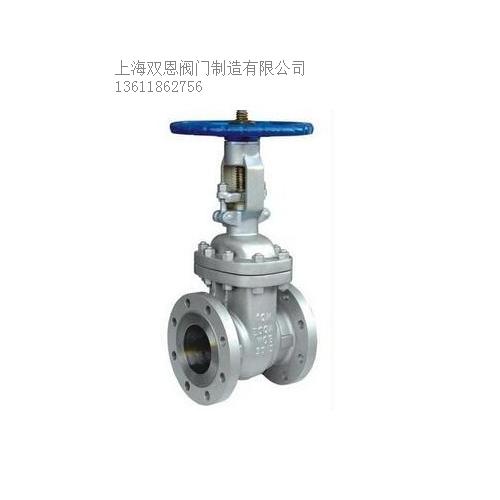

日標閘閥系：Z41（5）W/ Y / H,Z61Y/W/H
材質有:鑄鋼，鍛鋼，不銹鋼，301，304，316，316L等。
規格：DN15~DN800
標準：國標，日標，美標，俄標
壓力：1.6Mpa~32Mpa（150LB~600LB） 5k~63k
連接:法蘭;
工作溫度：-160~550
類型：直通式
介質：水，油品，蒸汽，硝酸類等 空氣、氮氣、氨、硝酸、醋酸、
外型：重型/中型
型號：Z41W-5K Z41W-10K Z41W-20K Z41W-30K Z41W-63K
Z41H-5K Z41H-10K Z41H-20K Z41H-63K
日標閘閥適用于JIS10～20K，工作溫度-29～425℃（碳鋼）及-40～500℃（不銹鋼）的名種管路上，用于截斷或接通管路中的介質。通過選用不同的材質，可適用于水、蒸汽、油品、硝酸、醋酸、強氧化性介質及尿素等多種介質。 驅動方式 手動、傘齒輪傳動及電動。
①產品設計制造符合國外先進標準要求，密封可靠，性能優良。
②結構設計緊湊合理，造型美觀。
③采用楔式彈性閘板結構，中大口徑設置滾動軸承，啟閉輕松。
④閥體材料品種齊全，填料、墊片根據實際工況或用戶要求合理選配，可適用于各種壓力、溫度及介質工況。
⑤采用國內外多種配管法蘭標準及法蘭密封面型式，滿足各種工程需要及用戶要求。
標準規范：
設計與制造 | 結構長度 | 連接法蘭 | 壓力-溫度等級 | 試驗與檢驗 |
API600 | ANSI B16.10 | ANSI B16.5、
GB9112～9131、
SH3406、
JIS B2212、
JIS B2214 | ANSI B16.34 | API598 |
主要零件材料及適用工況：
主
要
零
件
材
料 | 閥體、閥蓋、閘板 | WCB | ZG1Cr18Ni9Ti | CF8
（304） | CF3
（304L） | ZG1Cr18Ni12Mo2Ti | CF8M
（316） |
|
密封面 | Cr13
或硬質合金 | 本體（W）或硬質合金（Y） |
|
閥桿及內件 | 2Cr13 | 1Cr18Ni9Ti | 0Cr19Ni9
（304） | 00Cr19Ni11
（304L） | 1Cr18Ni12Mo2Ti | 0Cr17Ni12Mo2
（316） |
|
填 料 | 柔性石墨 |
墊 片 | 不銹鋼纏繞墊片 |
適用
工況 | 適用介質 | 水、蒸汽、
油品等 | 硝酸等腐蝕性介質 | 強氧化性
介質 | 醋酸等腐蝕性介質 |
|
適用溫度 | -29～425 ℃ | -40～500 ℃ |
|
Z41H-10K/Z41H-20K日標閘閥標準：
設計與制造
Design ａnd Manufacture | 結構長度
Face To Face | 法蘭尺寸
Flange Dimension | 壓力-溫度
Pressure Temperature Lating | 試驗-檢驗
Inspection ａnd Test |
JIS B2073 B2083 | JIS B2002 | JIS B2212 B2214 | JIS B2073 B2083 | JIS B2003 |
Z41H-10K/Z41H-20K日標閘閥規格 主要尺寸和重量 10K
DN mm | in | L | D | D1 | D2 | b | n-φd | H | D0 | W（kg） |
|
50 | 2 | 178 | 155 | 120 | 100 | 16 | 4-19 | 409 | 200 | 24 |
|
65 | 21/2 | 190 | 175 | 140 | 120 | 18 | 4-19 | 535 | 250 | 31 |
|
80 | 3 | 203 | 185 | 150 | 130 | 18 | 8-19 | 570 | 250 | 40 |
|
100 | 4 | 229 | 210 | 175 | 155 | 18 | 8-19 | 590 | 250 | 55 |
|
150 | 6 | 267 | 280 | 240 | 215 | 22 | 8-23 | 630 | 300 | 90 |
|
200 | 8 | 292 | 330 | 290 | 265 | 22 | 12-23 | 960 | 350 | 145 |
|
250 | 10 | 330 | 400 | 355 | 325 | 24 | 15-25 | 1158 | 400 | 230 |
|
300 | 12 | 356 | 450 | 400 | 370 | 24 | 16-25 | 1378 | 450 | 330 |
|
350 | 14 | 381 | 490 | 445 | 415 | 26 | 16-25 | 1543 | 500 | 460 |
|
400 | 16 | 406 | 560 | 510 | 475 | 28 | 16-27 | 1738 | 600 | 600 |
|
450 | 18 | 432 | 620 | 565 | 530 | 30 | 20-27 | 1959 | 600 | 980 |
|
500 | 20 | 457 | 675 | 620 | 585 | 30 | 20-27 | 2214 | 680 | 960 |
|
20K |
50 | 2 | 216 | 155 | 120 | 100 | 18 | 8-19 | 480 | 200 | 32 |
|
65 | 21/2 | 241 | 175 | 140 | 120 | 20 | 8-19 | 510 | 250 | 39 |
|
80 | 3 | 283 | 200 | 160 | 135 | 22 | 8-23 | 580 | 280 | 55 |
|
100 | 4 | 305 | 225 | 185 | 160 | 24 | 8-23 | 700 | 350 | 80 |
|
150 | 6 | 403 | 305 | 260 | 230 | 28 | 12-25 | 940 | 400 | 160 |
|
200 | 8 | 419 | 350 | 305 | 275 | 30 | 12-25 | 1190 | 450 | 250 |
|
250 | 10 | 457 | 430 | 380 | 345 | 34 | 12-27 | 1390 | 500 | 370 |
|
300 | 12 | 502 | 480 | 430 | 395 | 35 | 16-27 | 1600 | 500 | 560 |
|
350 | 14 | 762 | 540 | 480 | 440 | 40 | 16-33 | 1750 | 600 | 870 |
|
400 | 16 | 838 | 605 | 540 | 495 | 46 | 16-33 | 1900 | 600 | 1150 |
|
450 | 18 | 914 | 675 | 605 | 560 | 48 | 20-33 | 2320 | 650 |
|
|
