一、產品概述：

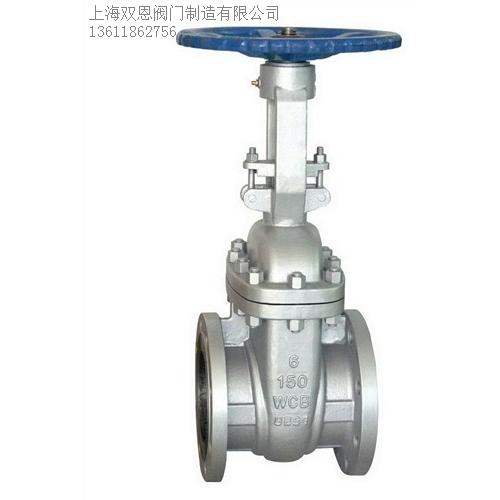

Z40W/H美標閘閥結構緊湊、體積小、剛性好、密封安全可靠。關閉件（閘板）采用彈性結構，在工作中能自動補償由于異常負荷或溫度引起的閥體變形。因此，密封可靠，并且不會產生閘板楔柱。通徑大于等于NPS10"，壓力級150磅級和通徑大于等于NPS6"、壓力級600～2500磅級的手動閥門，其操作裝置中配有滾動軸承，啟閉輕松。主體材料，內件材料，填料，墊片、緊固件的材料可根據用戶要求或實際工況條件合理組合。 NPS≤10"的閘閥，其閥座可為更換式內螺紋連接的閥座，可任意組合與關閉件密封面材質配對，以滿足工況要求，延長使用壽命。通過選用不同的材質，可適用于水、蒸汽、油品、硝酸、醋酸、強氧化性介質及尿素等多種介質。有手動、傘齒輪傳動及電動等.

二、結構特點：結構緊湊、造型雅不雅觀、全通徑流道、流阻系數小。密封副材料配對公允，應用壽命長。閘板結構情勢為：彈性鍥形單閘板或剛性鍥形單閘板。閥桿概況經氮化處置懲罰，具有精采的抗蛻化性、抗摩擦性。填料采用四氟材料，密封靠得住，獨霸機動，啟閉力矩小。可選用各類配管法蘭尺度及法蘭密封面型式，還可選用手動、蝸輪傳動、電動、氣動、液動等各類驅動方法，知足用戶分歧需求。

三、性能參數：

四、主要零件材質：

五、外形連接尺寸：

六、安裝要求：

1、 手輪、手柄及傳動機構均不允許作起吊用，并嚴禁碰撞。
2、雙閘板閘閥應垂直安裝（即閥桿處于垂直位置,手輪在頂部)。
3、帶有旁通閥的閘閥在開啟前應先打開旁通閥（以平衡進出口的壓差及減小開啟力)。
4、帶傳動機構的閘閥，按產品使用說明書的規定安裝。
5、如果閥門經常開關使用,每月至少潤滑一次。
6、安裝位置、高度、進出口方向必須符合設計要求，連接應牢固緊密。
7、安裝在保溫管道上的各類手動閥門，手柄均不得向下。
8、帶傳動機構的閘閥，按產品使用說明書的規定安裝。
9、閥門安裝前必須進行外觀檢查，應符合現行國家標準《通用閥門標志》GB12220的規定。對于工作壓力大于1.0MPa及在主干管上起到切斷作用的閥門，安裝前應進行強度和嚴密性能試驗，合格后方準使用。強度試驗時，試驗壓力為公稱壓力的1.5倍，持續時間不少于5min，閥門殼體、填料應無滲漏為合格。嚴密性試驗時，試驗壓力為公稱壓力的1.1倍；試驗壓力在試驗持續的時間應符合GB50243標準要求，以閥瓣密封面無滲漏為合格。

訂貨須知：

訂貨時請填寫《規格書》或注明以下內容：

閘閥公稱通徑、流體性質（包括公稱壓力、溫度、粘度或酸堿性）、型號、閥體材質、連接方式、使用溫度、是否帶附件以便我們的為您正確選型。若已經由設計單位選定我司的型號，請按型號直接向我司銷售部訂購。當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的專家為您審核把關。

如有任何疑問,您可以聯系我們,我們一定會盡心盡力為您提供優質的服務。
