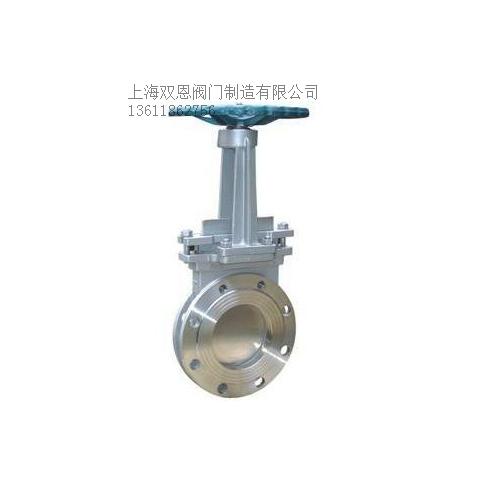

PZ73H-16C手動刀型閘閥

一、產品概述：

PZ73手動刀型閘閥為手動驅動、對夾式連接、明桿平行式剛性單閘板，閥座密封面為硬質合金與聚四氟乙烯，型號分為：PZ73X、PZ73H、PZ73F、PZ73Y,公稱壓力PN10~16，閥體材料為碳素鋼（PZ73H-10C/16C）、不銹鋼（PZ73F-10P/16P PZ73Y-10P/16P），具有排渣功能的的閘閥。PZ73手動刀型閘閥采用全圓形的通道設計，在刀板上端安裝有聚四氟乙烯、刮泥器，聚膠脂或含Ni耐磨鑄鐵制成的耐磨折邊錐體安裝在刀閘閥的進口端，可在閥體四周設置多個沖洗口。刀板底端加工成刀刃，光潔度高，保證了良好的密封性。

二、產品用途及特點：

PZ73手動刀型閘閥用于化工、煤碳、制糖、污水、造紙、飛灰處理、散狀物料輸送、食品飲料工業的使用要求及工作條件苛放慢的環境條件下等領域，是一種理想的密封閥門。刀型閘閥特別適合于造紙行業在管道上作調節和節流使用。PZ73手動刀型閘閥主要由左、右閥體、U型密封圈、閘板、鋼螺母、閥桿、支架、氣缸等件組成，閥門啟閉靠氣缸動作來完成。

1、采用對夾式結構，體積小，重量輕。

2、完全敞開的通道，可以防止介質在閥內沉積。

3、新研制的U型封圈，可以保證閥門的良好密封性。

4、閘板的外密封，則是通過嵌在閥體內具有彈性的密封條來實現，并可借助于螺釘，壓板進行調整。

5、流阻小。

6、安裝維修方便。

三、技術參數：

公稱壓力（MPa)	殼體試驗（MPa)	密封試驗（MPa)	工作溫度	適用介質
1.0 1.6	1.5 2.4	1.1 1.8	≤100℃-425℃ ≤100℃-425℃	紙漿、污水、煤漿、灰、渣水混和物
閥體	閘板		閥桿	密封面
不銹鋼、碳鋼、灰鑄鐵	碳鋼、不銹鋼		不銹鋼	橡膠、四氟、不銹鋼、硬質合金

四、外形連接尺寸：

壓力MPa	口徑DN	L	D	D1	D2	H	N-M	D0
1	50	43	160	125	100	285	4-M16	180
	65	46	180	145	120	298	4-M16	180
	80	46	195	160	135	315	4-M16	220
	100	52	215	180	155	365	8-M16	220
	125	56	245	210	185	400	8-M16	230
	150	56	280	240	210	475	8-M20	280
	200	60	335	295	265	540	8-M20	360
	250	68	390	350	320	630	12-M20	360
	300	78	440	400	368	780	12-M20	400
	350	78	500	460	428	885	16-M20	400
	400	102	565	515	482	990	16-M22	400
	450	114	615	565	532	1100	20-M22	530
	500	127	670	620	585	1200	20-M22	530
	600	154	780	725	685	1450	20-M27	600
	700	165	895	840	800	1700	24-M27	600
	800	190	1010	950	898	2000	24-M30	680
	900	203	1110	1050	1005	2300	28-M30	680
	1000	216	1220	1160	1115	2500	28-M30	700
	1200	254	1450	1380	1325	2800	32-M36	800
1.6	50	43	160	125	99	285	4-M16	180
	65	46	185	145	120	295	4-M16	180
	80	46	200	160	135	315	8-M16	220
	100	52	220	180	155	365	8-M16	220
	125	56	250	210	185	400	8-M16	230
	150	56	285	240	210	475	8-M20	280
	200	60	340	295	265	540	12-M20	360
	250	68	405	355	310	630	12-M22	360
	300	78	460	410	375	780	12-M22	400
	350	78	520	470	435	885	16-M22	400
	400	102	580	525	485	990	16-M27	400
	450	114	640	585	545	1100	20-M27	530
	500	127	715	650	609	1200	20-M30	530
	600	154	840	770	720	1450	20-M36	600
	700	165	910	840	788	1700	24-M36	600
	800	190	1025	950	898	2000	24-M36	680
	900	203	1125	1050	998	2300	28-M36	680
	1000	216	1255	1170	1110	2500	28-M42	700
	1200	254	1485	1390	1325	2800	32-M48	800
