一、產品概述:

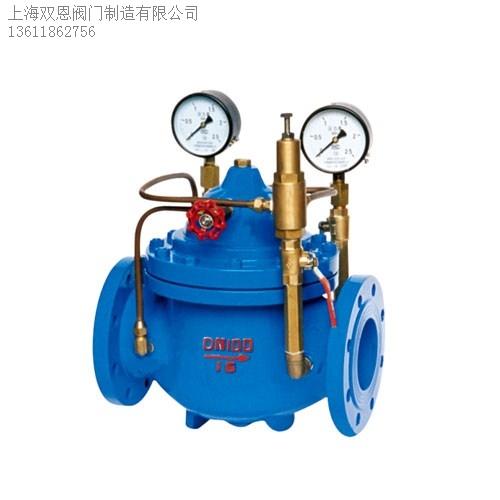

900X緊急關閉閥是一種用于消防用水與生活用水并聯的供水系統中,用來調配供水方向的閥門。當火災發生時,消防急需大量用水,立即切斷生活用水,確保足夠的消防用水;當消防停止用水壓力減小時,閥門自動打開,呈常開狀態,恢復生活供水。該閥使系統無須另設專門的消防單獨供水管網,大大地節約了建設成本和用水量。閥門控制靈敏度高,安全可靠,調試簡便,使用壽命長。
二、工作原理:緊急關閉閥用于生活供水和消防供水并聯供水系統中,正常情況供生活用水,當火災發生時消防用水時,閥門自動關閉生活用水,確保足夠的消防用水。當消防停止用水時壓力減少,閥門自動恢復生活用水,該閥使系統無須另設專門的消防單獨供水管網,大大地節省了工程建設成本和日常的用水量。該閥控制靈敏、安全可靠、調試簡單、使用壽命長。
三、主要零件材質:
零件名稱 | 零件材料 |
閥體 閥蓋 | WCB |
閥座 閥盤 | 銅合金 |
密封圈 O型圈 | 丁腈橡膠 |
閥桿 | 2Cr13 |
彈簧 | 50CrVA |
針型閥 | 銅合金 |
球閥 | 銅合金 |
浮球閥 | 銅合金 |
微型過濾器 | 不銹鋼 |
四、技術參數:
公稱壓(Mpa) | 殼體試驗壓力(MPa) | 密封試驗壓力(MPa) | 適用介質 | 介質溫度(℃) |
1 | 1.5 | 1.1 | 水 | 0-80 |
1.6 | 2.4 | 1.76 |
2.5 | 3.75 | 2.75 |
五、外形連接尺寸:
DN | L | A | A1 | H | H1 | F |
mm | mm | mm | mm | mm | mm |
20 | 180 | 292 | 136 | 342 | 247 | 116 |
25 | 180 | 292 | 136 | 342 | 247 | 116 |
32 | 180 | 292 | 136 | 342 | 247 | 116 |
40 | 240 | 330 | 155 | 395 | 278 | 170 |
50 | 240 | 330 | 155 | 395 | 278 | 170 |
65 | 250 | 350 | 165 | 405 | 298 | 180 |
80 | 285 | 365 | 175 | 430 | 313 | 210 |
100 | 360 | 410 | 195 | 510 | 350 | 275 |
125 | 400 | 455 | 220 | 560 | 365 | 310 |
150 | 455 | 475 | 230 | 585 | 420 | 355 |
200 | 585 | 530 | 255 | 675 | 450 | 460 |
250 | 650 | 623 | 300 | 730 | 470 | 500 |
300 | 800 | 700 | 340 | 760 | 490 | 580 |
350 | 860 | 840 | 415 | 840 | 526 | 640 |
400 | 960 | 880 | 430 | 910 | 570 | 715 |
450 | 1075 | 930 | 460 | 1030 | 610 | 780 |
500 | 1075 | 980 | 490 | 1135 | 665 | 830 |
600 | 1230 | 1060 | 530 | 1270 | 725 | 920 |
700 | 1650 | 1130 | 560 | 1460 | 865 | 980 |
800 | 1750 | 1230 | 610 | 1640 | 975 | 1050 |
訂貨須知:
緊急關閉閥型號、緊急關閉閥口徑、緊急關閉閥是否帶附件以便我們的為您正確選型。若已經由設計單位選定我司的緊急關閉閥型號,請按緊急關閉閥型號直接向我司銷售部訂購。當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們的專家為您審核把關。
如有任何疑問,您可以聯系我們,我們一定會盡心盡力為您提供優質的服務。
