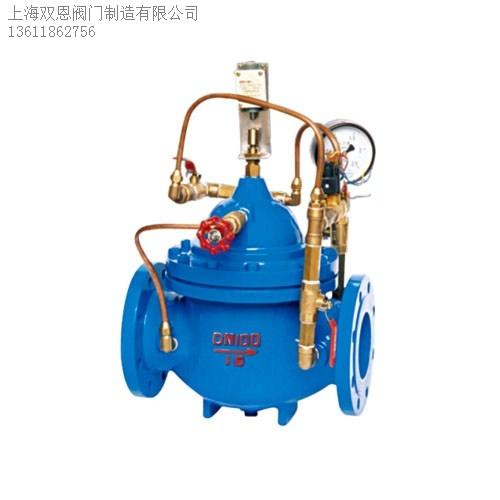

700X多功能水泵控制閥

一、產品概述：

700X多功能水泵控制閥由主閥、電磁導閥、針閥、球閥、單向閥、行程開關、微形過濾器和壓力表組成水力控制接管系統。水泵需停止工作時，先由進口壓使主閥關閉90%后，水泵停止運轉。剩余10%由回水關閉。可防止水錘現象發生。本產品利用電磁導閥控制，不需要其它裝置和能源。節約能源，保養簡便，停泵平穩。電磁閥可采用交流電220V或直流電24V。產品***用于高層建筑、生活區等供水管網系統及城市供水工程。

二、工作原理：

當水泵工作閥門向下游供水時，電磁導閥全開，針閥調至適當開度，上游水經針閥、單向閥進入主閥控制室，經電磁導閥流出，此時主閥控制室的壓力保持主閥處于合適的開度，保持下游正常供水。

當水泵停止工作時，電磁導閥先關閉，主閥控制室停止排水，控制室壓力升高，主閥開始關閉。當關閉至90%時，主閥上部行程開關輸出停泵信號，水泵停止運轉。此時下游回水經單向閥進入主閥控制室，控制室壓力升高，主閥被關閉。

三、主要零件材質：

零件名稱	零件材料
閥體閥蓋	WCB
閥座閥盤	銅合金
密封圈 O型圈	丁腈橡膠
閥桿	2Cr13
彈簧	50CrVA
針型閥	銅合金
球閥	銅合金
浮球閥	銅合金
微型過濾器	不銹鋼

四、技術參數：

公稱壓(Mpa)	殼體試驗壓力(MPa)	密封試驗壓力(MPa)	適用介質	介質溫度(℃)
1	1.5	1.1	水	0-80
1.6	2.4	1.76
2.5	3.75	2.75

五、外形連接尺寸：

DN	L	A	A1	H	H1	F
DN	mm	mm	mm	mm	mm	mm
20	180	292	136	342	247	116
25	180	292	136	342	247	116
32	180	292	136	342	247	116
40	240	330	155	395	278	170
50	240	330	155	395	278	170
65	250	350	165	405	298	180
80	285	365	175	430	313	210
100	360	410	195	510	350	275
125	400	455	220	560	365	310
150	455	475	230	585	420	355
200	585	530	255	675	450	460
250	650	623	300	730	470	500
300	800	700	340	760	490	580
350	860	840	415	840	526	640
400	960	880	430	910	570	715
450	1075	930	460	1030	610	780
500	1075	980	490	1135	665	830
600	1230	1060	530	1270	725	920
700	1650	1130	560	1460	865	980
800	1750	1230	610	1640	975	1050

訂貨須知：

多功能水泵控制閥型號、口徑、是否帶附件以便我們的為您正確選型。若已經由設計單位選定我司控制閥型號，請按控制閥型號直接向我司銷售部訂購。當當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的專家為您審核把關。

如有任何疑問，您可以聯系我們，我們一定會盡心盡力為您提供優質的服務。
