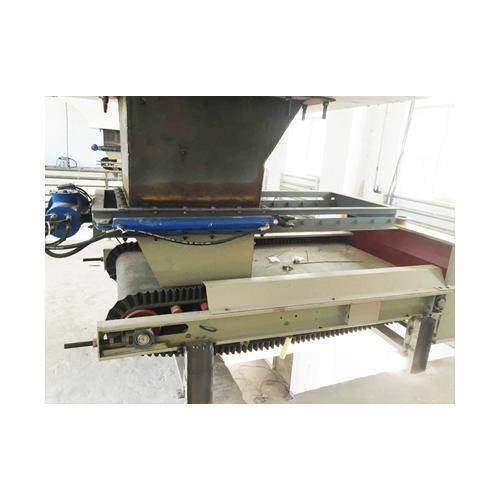

定量皮帶秤裝車系統

一、產品概述

 定量皮帶秤裝車系統是山東領銳電子技術有限公司綜合了皮帶稱重技術和自動化控制技術，而研究制造的一種對散裝物料按規定質量快速連續的稱量并裝車的新型定量裝車系統。該系統可以對接PLC（DCS）系統與智能計量控制儀表，實現了對散裝物料裝車過程的現場或遠程控制，并實時監控。解決了因人工上料造成的物料復裝，過量?jī)A倒等問題而導致的資源浪費，有效地為企業降低成本，增加收益。

二、系統組成

該系統組成由液壓閘門，定量皮帶秤，動態稱重模塊，PLC控制器，人機界面，操作臺等模塊構成。

三、適用范圍

廣泛應用于建材、水泥、化工、煤炭、礦山、陶瓷、玻璃、冶金、糧食、飼料、港口、電力、焦化等行業和港口、碼頭、散料物流園等有大量散狀物料的場所。

四、工作原理

系統在自動控制狀態時，在裝載開始時設定好裝車目標值，當裝載量到達這個預設的值時，系統會自動停止下料，這將極大的減少裝載耗用的時間，提高了裝車速度和計量精度。計算機通過采集給料機、帶式輸送機及各種現場設備的信號，處理接收操作指令后發出正確的控制指令，實現自動連續調節給料、快速定量自動裝車等。

五、技術參數

裝車能力：0-500t/h

物料溫度：≤120℃

整列車精度：±0.1%

重復精度：±0.1%

稱重傳感器精度：±0.02%

六、系統特點

1、實時監控：可隨時監控物料的流量和當前累計量；可隨時查看現場裝車進度及工控環境，可進行有效的遠程控制。

2、計量準確：全懸浮式直接計量結構和高精度的數字稱重模塊，數字傳輸，分辨率高、信號無衰減、抗干擾強。

3、獨特設計：獨特的控制閘門、導料溜槽裝置，確保物料連續均勻地向皮帶機給料，以防物料沖擊對計量裝置造成損壞。

4、實用性強：

①、高分辨率人機界面，觸摸屏中英文圖形化顯示，顯示直觀，操作簡單；

②、GPRS無線數傳功能，可以實現短信報表、遠程診斷和校秤；

③、外接USB接口，可是輕松實現數據的導入和導出功能。

5、自動調整：系統具有自動調零、自動調間隔，自動診斷故障等功能。

6、適用性強：不受物料密度變化的影響，高度機械化，受人力、自然環境等因素影響小；而且可用于新建、或原有老式的裝車系統改造；手動或者自動裝車系統均可應用。

7、環境保護：半封閉式稱重輸送裝車過程，減少物料外泄和粉塵外揚。
