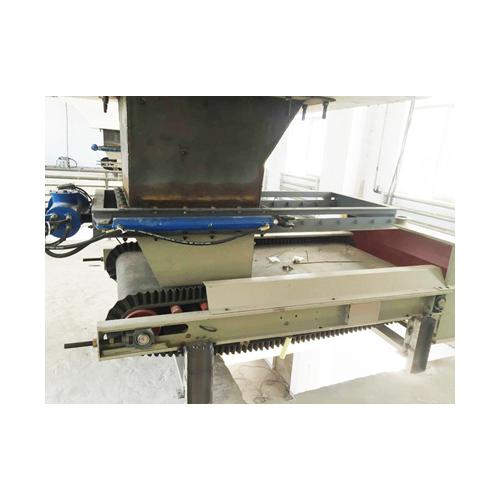

定量皮帶秤裝車系統

一、系統組成

該系統組成由液壓閘門，定量皮帶秤，動態稱重模塊，PLC控制器，人機界面，操作臺等模塊構成。

二、適用范圍

廣泛應用于建材、水泥、化工、煤炭、礦山、陶瓷、玻璃、冶金、糧食、飼料、港口、電力、焦化等行業和港口、碼頭、散料物流園等有大量散狀物料的場所。

三、工作原理

系統在自動控制狀態時，在裝載開始時設定好裝車目標值，當裝載量到達這個預設的值時，系統會自動停止下料，這將極大的減少裝載耗用的時間，提高了裝車速度和計量精度。計算機通過采集給料機、帶式輸送機及各種現場設備的信號，處理接收操作指令后發出正確的控制指令，實現自動連續調節給料、快速定量自動裝車等。

四、技術參數

裝車能力：0-500t/h

物料溫度：≤120℃

整列車精度：±0.1%

重復精度：±0.1%

稱重傳感器精度：±0.02%

五、系統特點

1、實時監控：可隨時監控物料的流量和當前累計量；可隨時查看現場裝車進度及工控環境，可進行有效的遠程控制。

2、計量準確：全懸浮式直接計量結構和高精度的數字稱重模塊，數字傳輸，分辨率高、信號無衰減、抗干擾強。

3、獨特設計：獨特的控制閘門、導料溜槽裝置，確保物料連續均勻地向皮帶機給料，以防物料沖擊對計量裝置造成損壞。

4、實用性強：

①、高分辨率人機界面，觸摸屏中英文圖形化顯示，顯示直觀，操作簡單；

②、GPRS無線數傳功能，可以實現短信報表、遠程診斷和校秤；

③、外接USB接口，可是輕松實現數據的導入和導出功能。

5、自動調整：系統具有自動調零、自動調間隔，自動診斷故障等功能。

6、適用性強：不受物料密度變化的影響，高度機械化，受人力、自然環境等因素影響?。欢铱捎糜谛陆ɑ蛟欣鲜降难b車系統改造；手動或者自動裝車系統均可應用。

7、環境保護：半封閉式稱重輸送裝車過程，減少物料外泄和粉塵外揚。
