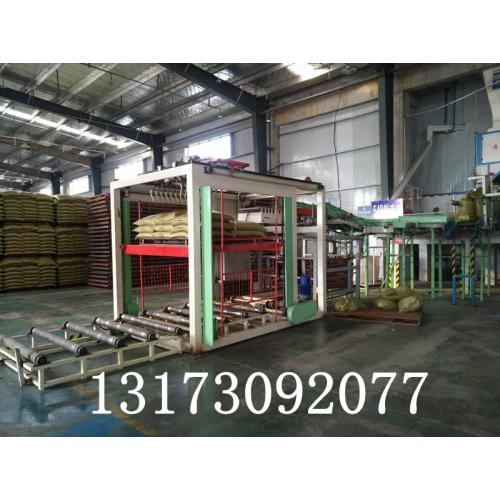

龍門碼垛機的應用范圍：適用于糧食飼料，化肥，化工面粉等行業的袋裝物品的碼垛作業。

龍門碼垛機系統生產參數：

l   1套碼垛機系統實現對包裝線 （40kg/包及20kg/包）650包/時;

l   工廠氣壓穩定（壓力要求0.3-0.6MP）。

l   包裝袋垛型 :：五花跺，六花跺，七花，八花，十花。

龍門碼垛機電氣控制部分：

◆電源線、氣管本身均選擇耐低溫材料；電源線、氣管走線槽。

◆伺服電機電源線及編碼器信號線采用高柔拖鏈電纜。

◆拖鏈采用尼龍材料

◆升降系統采用二次保護行程開關

◆抓手采用尼龍抓手

◆傳感器類元件采用屏蔽電纜

龍門碼垛機機械部分：

◆輸送部分機械部分：使用潤滑脂（殼牌），***低耐溫為：0攝氏度

◆輸送部分電機，采用中大電機，電機內部潤滑油***低耐溫為：-10攝氏度

 ◆滑動組件采用銅套或尼龍軸承

◆采用鏈傳動式升降系統。

◆采用了先進的三軸伺服定位系統。

龍門碼垛機）設計標準

龍門碼垛機碼垛系統的設計、制造和試驗應符合下列標準與規范的***新版本適用部分的規定和要求：

三龍門碼垛機）設備的組成和和技術說明

1. 自然倒袋機，數量：1套，材質：碳鋼

◆通過機械結構進行倒包調姿輸送。

◆光電：施克

2. 爬坡輸送機，數量：1臺，材質：碳鋼噴漆

   ◆將物料輸送到待碼過渡平帶機。

◆電機減速機：常州國茂

◆傳動方式：鏈傳動

◆防護擋板：標準對中板

：3.碼垛主機

◆通過三軸伺服定位系統裝置和機械抓手結構進行每層的碼垛，由提升機構協調完成每跺物料的碼垛，

碼垛完畢自動傳送至叉取區并自動進行進盤作業

4.下震動系統及待抓區組合：

◆將成品包裝通過方形輥上下震動完成整包作用

◆整包完成后傳輸到待抓區等待抓取

 ◆光電：施克

5 .安全護欄，托盤限位和安全檢測，數量：1套，材質：碳鋼，噴漆

安全護欄：1套， 噴橘紅色油漆，避免人或其他不安全因素闖入碼垛工作區域，確保生產安全。

6.進盤及出跺機構：

◆完成進盤及碼垛完成后將成品跺從碼垛機主體內傳送至待叉區

²  供電：

動力電源：三相380VAC

總 功 率：10.5Kw

²  供氣

壓  力：不小于0.3Mpa

耗氣量：0.3m³/Min

²   溫度：  室溫

7. 包裝袋和碼垛技術特征：

四）龍門碼垛機設備質量保證，運行考核和驗收

乙方保證貨物采用***新的材料和工藝制成，全新，未使用過，完全符合規定的質量、規格和性能，乙方保證設備在正確安裝，正常使用和維護的情況下，自安裝調試結束驗收合格之日起12個月運轉良好（整機系統質保一年），在設備運抵現場后由甲方通知乙方人員進廠安裝調試，乙方接通知后當日內安裝人員到現場。

運行考核和驗收：龍門碼垛機設備安裝就位后由賣方進行調試，在設備安裝調試結束后、賣方提出對設備進行驗收申請后24小時內甲乙雙方組織設備驗收，驗收方法以設備連續生產8小時來確認設備是否達到碼垛能力要求即驗收標準。如買方對設備驗收有異議須在驗收后3日內提出書面意見，否則視為設備驗收合格；測試前和測試中，買方應確保設備外部環境無不良狀況存在，如因外在因素不足導致設備運轉不良或不能正常驗收則視為設備驗收合格。驗收時，雙方技術人員均應在場并通力協作配合。如第1次驗收不達標，經整改后2日內甲乙雙方組織第2次驗收。

五）龍門碼垛機技術資料清單及交付時間

六）龍門碼垛機包裝，運輸和交貨:

l   設備由乙方負責按如下方法包裝：木箱或簡易包裝，包裝費用由乙方承擔；

l   乙方對設備的包裝應足以經受本合同約定的運輸方式而保護設備不受損害；

l   運輸方式和費用：由乙方自行確定和支付運輸費用；

l   設備運抵甲方工廠后設備的卸車與就位等由甲方承擔，乙方負責拆箱及安裝。

七）龍門碼垛機技術和售后服務及備件清單

l 賣方派工程技術人員、安裝調試人員到買方現場負責安裝及調試。

l 安裝調試期間的備品備件由賣方負責提供。

l 培訓：設備安裝調試結束后，賣方對買方相關人員進行培訓。培訓內容包括設備電氣原理、操作方法、維護方法等。培訓結果：操作人員能熟練掌握開車技術；維修人員能夠對設備進行正常的維護和常見故障的排除。

l 跟班培訓：設備調試完畢投入正常運行后，賣方的技術人員在買方現場跟班保運服務和培訓，使買方操作人員能熟練掌握開車技術及維修人員能保證設備正常運行。

l 產品在使用的任何階段，若在電話聯絡溝通后用戶方有解決不了的問題，接通知后，賣方技術人員將在48小時內趕到用戶現場（春節假期除外），解除后顧之憂。

l 本公司負責免費提供全套的中文技術操作手冊，使用說明書。

l 備品備件保證及時優惠供應。
