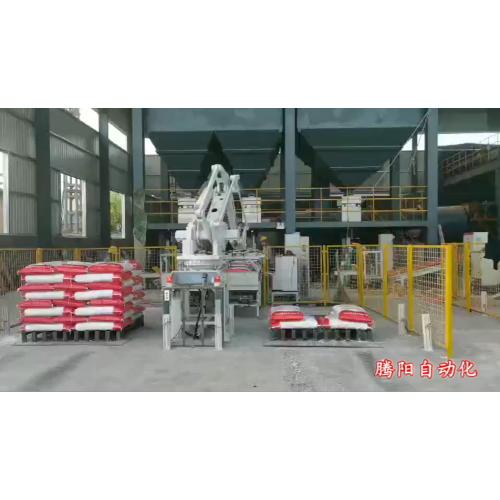

碼垛機機械手由構造框架、X軸組件、Y軸組件、Z軸組件、工裝夾具以及控制柜，六局部組成。  　　
其中：
1，構造框架，主要由立柱等構造件組成，其作用是將各軸架空至一定高度，多由鋁型材或方管，矩形管，圓管等焊接件構成；
2，X軸組件、Y軸組件、Z軸組件，三個運動組件為桁架機械手的中心組件，其定義規則遵照笛卡爾坐標系。  　　
各軸組件通常由構造件、導向件、傳動件、傳感器檢測元件以及機械限位組件等五局部組成。  　　
1），構造件通常由鋁型材或方管，矩形管，槽鋼，工字鋼等構造組成，其作用是作為導向件、傳動件等組件的裝置底座，同時也是機械手負載的主要承當者。  　　
2），導向件，常用有直線導軌，v型滾輪導軌，U型滾輪導軌，方型導軌以及燕尾槽等常用導向構造，其詳細運用需依據實踐運用工況以及定位精度決議。  　　
3），傳動件，通常有電動，氣動，液壓三品種型，其中電動有齒輪齒條構造，滾珠絲杠構造，同步帶傳動，鏈條傳統以及鋼絲繩傳動等。  　　
4），傳感器檢測元件，通常兩端采用行程開關作為電限位，當挪動組件挪動至兩端限位開關處時，需求對機構停止鎖死，避免其超程；此外還有原點傳感器以及位置反應傳感器。
